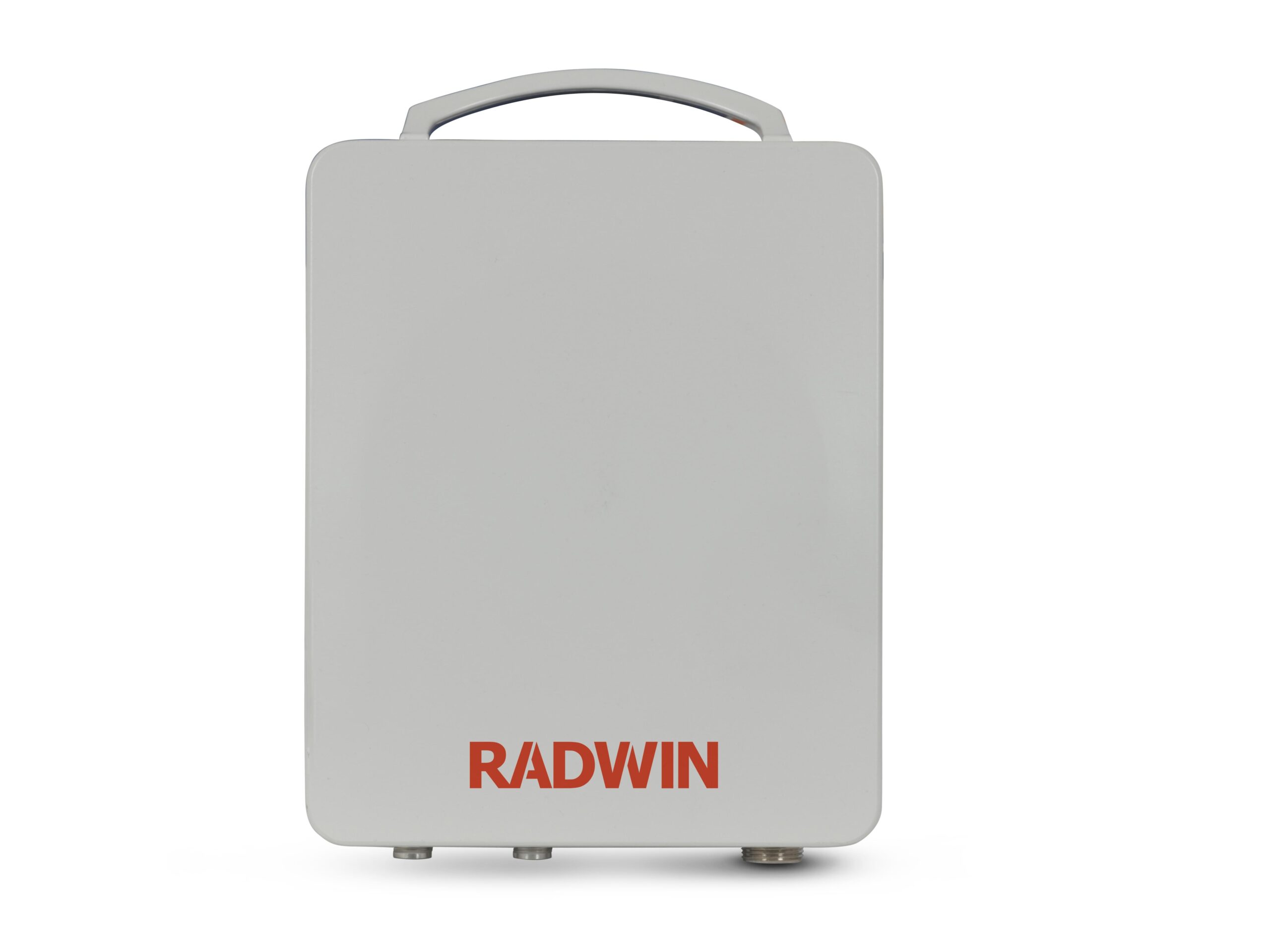

RWシリーズ
4.9GHｚ帯を利用したRADWIN社 RWシリーズは、Point to Point, Point to Multiple Point 型の無線による拠点間の通信システムです。OFDM、2×2 MIMOにより、実効スループットは、最大200Mbps（40MHz時）を誇ります。また、MIMOの他にダイバーシティ構成をとることもできるので、海上伝播等の過酷な環境に効力を発揮します。移動体通信の為、Mobility用途に特化した製品群も準備しています。
メーカー名
特長
- Point to Point 、Point to Multi-pointシステム
- 最大200Mbpsの実行スループット
- 先進のMIMO、OFDM、ダイバーシティ技術
- アップリンク/ダウンリンクの帯域を設定可能
- 移動体での利用に適したMobilityタイプ製品も準備
- RADWIN Managerによる容易な設定
仕様
RW5000
| 機能 | 仕様 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 無線・モデム部 | 周波数 | 40MHzシステム：4930、4970MHz | ||||||||||
| 20MHzシステム：4920、4940、4960、4980 MHz | ||||||||||||
| 10MHzシステム：4915、4920、4925、4935、4940、4945MHz | ||||||||||||
| 通信方式 | TDD 時分割複信方式 | |||||||||||
| 変調技術 | 2×2 MIMO – OFDM | |||||||||||
| スループット | 基地局（HBS）：最大250Mbps 陸上移動局（SU）：最大100Mbps |
|||||||||||
| 変調方式とビットレート(20MHz時) | Modulation | BPSK | QPSK | 16QAM | 64QAM | |||||||
| Rate | Single | 6.5 | 13 | 19.5 | 26 | 39 | 52 | 58.5 | 65 | |||
| Antenna | ||||||||||||
| (Mbps) | ||||||||||||
| Dual | 13 | 26 | 39 | 52 | 78 | 104 | 117 | 130 | ||||
| Antenna | ||||||||||||
| (Mbps) | ||||||||||||
| FEC | 1/2 | 1/2 | 3/4 | 1/2 | 3/4 | 2/3 | 3/4 | 5/6 | ||||
| 感度 | -88 | -86 | -83 | -81 | -77 | -72 | -70 | -67 | ||||
| 接続構成 | 1：N（Point to Multipoint）方式 最大1：32 | |||||||||||
| ダイバーシチ構成対応 | ||||||||||||
| アンテナタイプ | パネルアンテナ、ディッシュアンテナ | |||||||||||
| セキュリティ | AES 128、FIPS-197(別途オプションでAES 256) | |||||||||||
| Ethernet | タイプ | HBS：10/100/1000 BaseT、SU：10/100/1000 BaseT | ||||||||||
| VLAN | 802.1p、802.1q、QinQ、4094VLANs | |||||||||||
| マネジメント | プロトコル | SNMP、Telnet | ||||||||||
| インターフェース | Ethernet（10/100/1000BaseT） | |||||||||||
| 環境、諸元 | 電源 | DC電源 ： -20～-60VDC（別途オプションでAC/DCコンバータ有り） | ||||||||||
| 消費電力 | 25W以下 | |||||||||||
| 動作温度 | -35～60℃ | |||||||||||
| 動作湿度 | ～90% 無結露 IP67準拠 | |||||||||||
| サイズ | ODU(アンテナ分離型） | 270×195×80 （HxWxD：mm） 1.8kg | ||||||||||
| HBSアンテナ | 260×260×80 （HxWxD：mm） 1.8kg | |||||||||||
| SUアンテナ ODU一体型 | 300×300×100 （HxWxD：mm） 3.5kg | |||||||||||
| SUアンテナ | 300x300x80 （HxWxD：mm） 2.5kg | |||||||||||
RW2000
| 機能 | 仕様 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 無線・モデム部 | 周波数 | 40MHzシステム：4930、4970MHz | ||||||||||
| 20MHzシステム：4920、4940、4960、4980MHz | ||||||||||||
| 10MHzシステム：4915、4920、4925、4935、4940、4945MHz | ||||||||||||
| 通信方式 | TDD 時分割複信方式 | |||||||||||
| 変調技術 | 2×2 MIMO – OFDM | |||||||||||
| スループット | 最大250Mbps | |||||||||||
| 変調方式とビットレート(20MHz時) | Modulation | BPSK | QPSK | 16QAM | 64QAM | |||||||
| Rate | Single | 6.5 | 13 | 19.5 | 26 | 39 | 52 | 58.5 | 65 | |||
| Antenna | ||||||||||||
| (Mbps) | ||||||||||||
| Dual | 13 | 26 | 39 | 52 | 78 | 104 | 117 | 130 | ||||
| Antenna | ||||||||||||
| (Mbps) | ||||||||||||
| FEC | 1/2 | 1/2 | 3/4 | 1/2 | 3/4 | 2/3 | 3/4 | 5/6 | ||||
| 感度 | -88 | -86 | -83 | -81 | -77 | -72 | -70 | -67 | ||||
| 接続構成 | 1：1（Point to Point）方式 ダイバーシチ構成対応 | |||||||||||
| アンテナタイプ | パネルアンテナ、ディッシュアンテナ | |||||||||||
| セキュリティ | AES 128、FIPS-197 (別途オプションでAES 256) | |||||||||||
| Ethernet | タイプ | 10/100/1000Mbps | ||||||||||
| VLAN | IEEE802.1Q、QinQ、4094VLANs | |||||||||||
| マネジメント | プロトコル | SNMP、Telnet | ||||||||||
| インターフェース | Ethernet（10/100BaseT） | |||||||||||
| 環境、諸元 | 電源 | DC電源 ： -20～-60VDC（別途オプションでAC/DCコンバータ有り） | ||||||||||
| 消費電力 | 25W以下 | |||||||||||
| 動作温度 | -35～60℃ | |||||||||||
| 動作湿度 | ～90% 無結露 IP67準拠 | |||||||||||
| サイズ | ODU+アンテナ一体型 | 300×300×110 （HxWxD ：mm） 3.5kg | ||||||||||
| アンテナ | 300x300x80 （HxWxD ：mm） 1.2kg | |||||||||||
