EtherHaul-8010FX

  • EtherHaul-8010FX

EtherHaul-8010FXシリーズは、Eバンド帯無線(70/80GHz)によるPoint to Point 型の10ギガビット通信システムです。
携帯・5Gバックホール用途の他、防災・民間分野においても4Kなど高精細映像の伝送や多数の監視カメラを配置するケースなど、高いスループットが必要な場合の無線回線として威力を発揮いたします。

  • EtherHaul-8010FX

特長

  • Eバンド帯 高速無線LAN
  • 最大10Gbpsスループット(2Gbps、5Gbpsからの スタートも可能)
  • 全二重タイプ(周波数多重)
  • VLAN、QoSサポート
  • Extend MM*サポート
  • IP67対応
  • Web GUI設定画面
  • Link Budget Calculatorにより稼働率を容易に算出

仕様

モデル EtherHaul-8010FX
周波数 71-76 GHz/81-86 GHz
通信方式 FDD(全二重)
変調方式 9段階の適用変調(2,000MHz時)
BPSK/QPSK/8PSK/QAM16/QAM32/QAM64/QAM128
無線スループット 最大10Gbps
チャネル帯域幅 2,000MHz/500MHz/250MHz
インターフェース 1 combo 10GE port: 802.3bz (RJ-45, CAT6a 以上) or SFP+ (MMF or SMF)
1GE port: 802.3ab (RJ-45, CAT5 以上)
アンテナ 0.5ftアンテナ:ゲイン38dBi、ビーム幅:2°
1ftアンテナ:ゲイン43dBi、ビーム幅:0.9°
2ftアンテナ:ゲイン50dBi、ビーム幅:0.5°
電源 PoE+ (802.3at、100~240VAC入力、36〜60VDC入力)
または ±36~57VDC
消費電力 最大50W
管理 In-band、Out-of-band、
Web GUI、Embedded CLI、SNMPv2/3
Zero-touch turn-up, TACACS+, RADIUS
トラフィック管理 Transparent Bridge、VLAN encapsulation
動作環境 稼働時:-45℃~+55℃、 IP67準拠
寸法 ODU:27.8cm x 21.0cm x 6.1cm
0,5ftアンテナ:16.7cm x 16.7cm x 4.9cm
1ftアンテナ:直径32cm x 14cm
2ftアンテナ:直径68cm x 36cm
重量 ODU:3.1kg
0.5ftアンテナ:1kg
1ftアンテナ :2.2kg
2ftアンテナ:10.8kg
セキュリティ AES128ビット*(ハードウェアオプション)
オプション 屋内型サージプロテクタ* 耐塩強化取り付け金具* 2ftアンテナ方向調整補助スコープ*

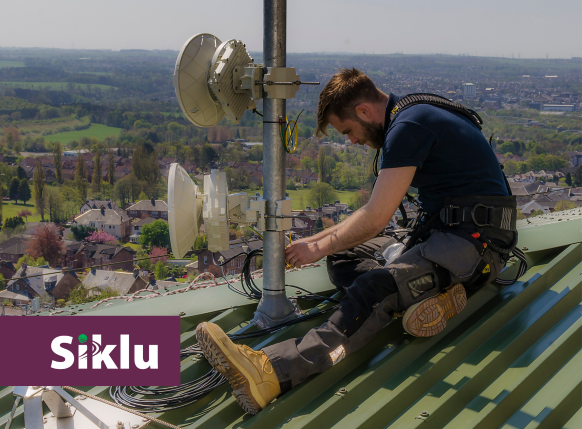

設置イメージ



PDFカタログ

EH8010カタログ

お問い合わせ

部署名:伝送・配信システム営業部 無線アクセスシステムセールスグループ

TEL : 03-3345-2141

メーカーURL : https://www.siklu.com/
