ウインスターディスプレイのキャラクタ OLED (COG, COB, モジュール)は、STN LCDと同じ外形寸法のキャラクタ表示有機ELを設計しました。このため、従来の STNディスプレイをお手軽に OLEDディスプレイにアップグレードできます。
標準品として18種類、また数量によってはカスタムの相談も可能です。

  • キャラクタOLED
  • キャラクタOLED
  • キャラクタOLED
  • キャラクタOLED

特長

特長1 MOQを設けない

ウインスターディスプレイは、自社工場においてガラスの加工から行っています。このため、最低購入数量(MOQ)を設けなくとも、少量多品種での製品提供を行うことができます。

特長2 標準品の品揃え

COB OLEDは、COB STNの仕様を踏まえて開発されています。このため、お客さまのニーズのあるサイズにおいて、多くの標準品の用意があります。特に3インチ以下の製品に関しては、OLEDの STNに対しての優位性は顕著です。価格差は生まれますが、視認性の良さ、薄型、バックライト不要などの面から、切替のメリットがあります。

特長3 柔軟なカスタム対応

標準品の種類は多数ありますが、お客さまのご用途において、購入数量に応じてカスタム対応も可能です。目安としては、0.5インチであれば 20,000個程度、2インチであれば、5,000個程度の発注を検討ください。


仕様

表示形式 型番 型番 構成 サイズ
(インチ)
外形寸法
(mm)
表示エリア
(mm)
有効エリア
(mm)
電源電圧

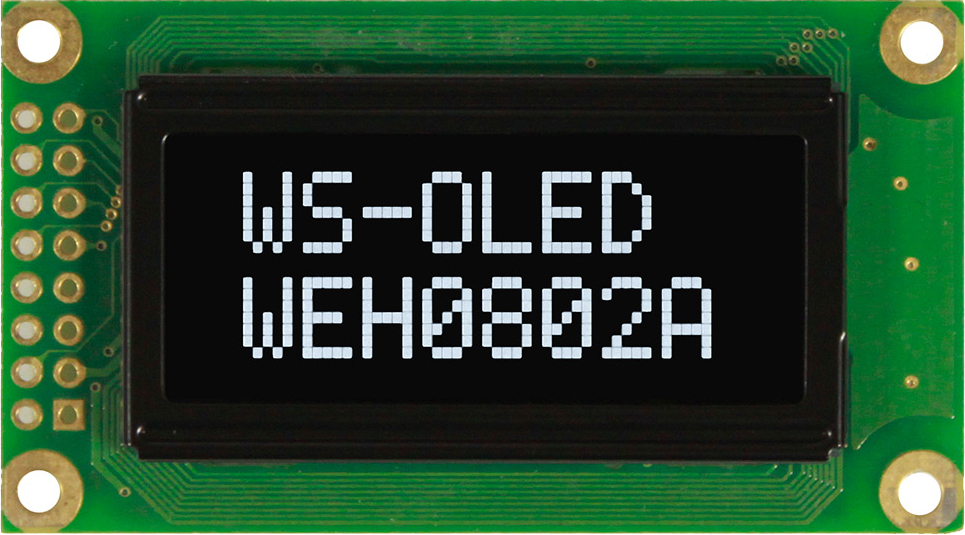

8×2 WEH000802A COB 1.2 58×32 38×16 28.16×11.86 5V

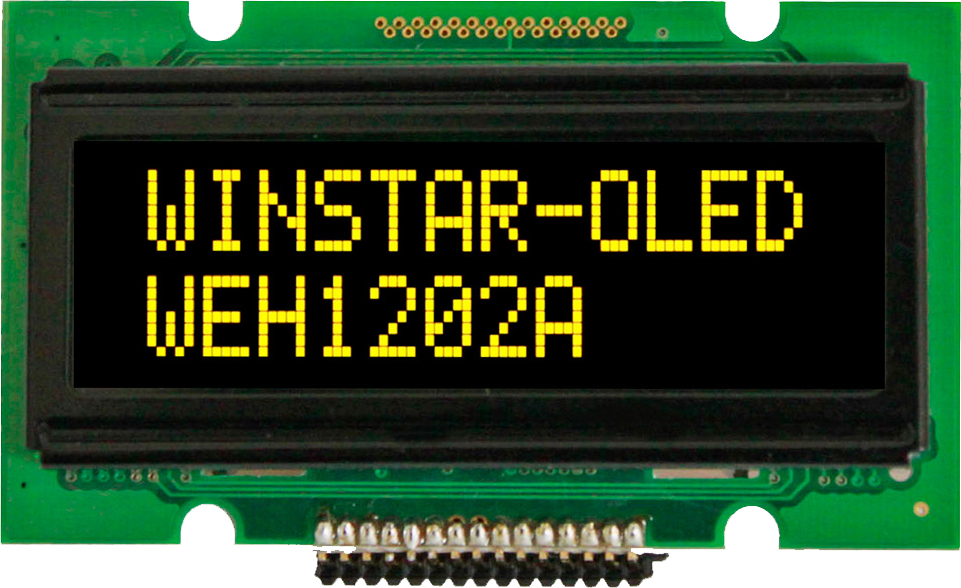

12×2 WEH001202A COB 1.6 55.7×32 46×14.5 38.95×11.8 5V

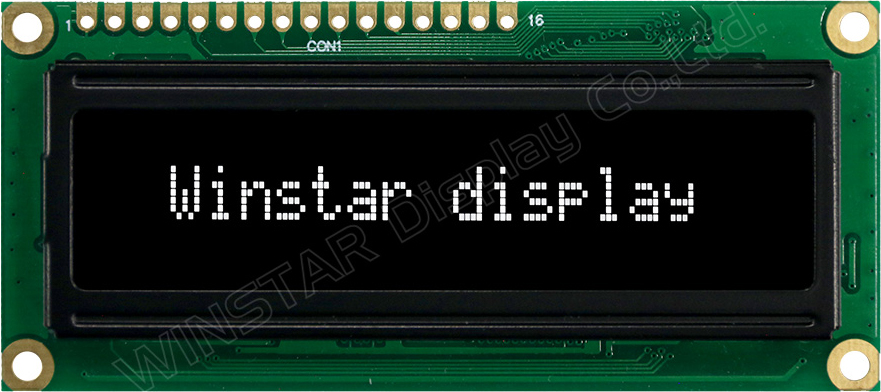

16×1 WEH001601B COB 2.25 80×36 66×16 56.95×5.55 5V

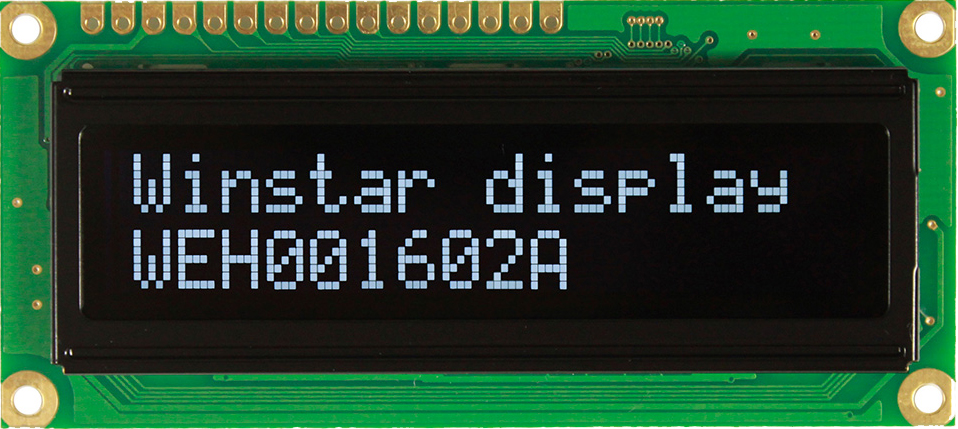

16×2 WEH001602A COB 2.29 80×36 66×16 56.95×11.85 5V

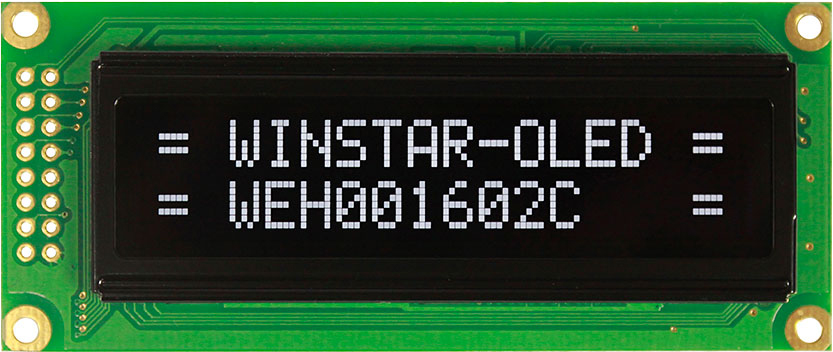

16×2 WEH001602C COB 2.29 85×36 66×16 56.95×11.85 5V

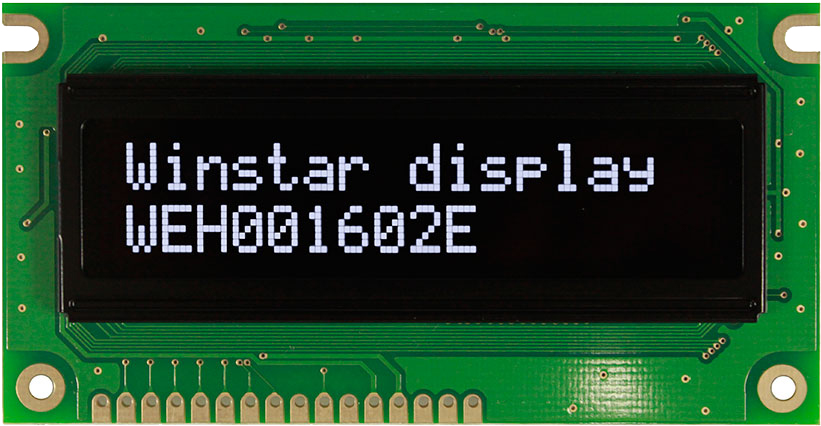

16×2 WEH001602E COB 2.29 84×44 66×16 56.95×11.85 5V

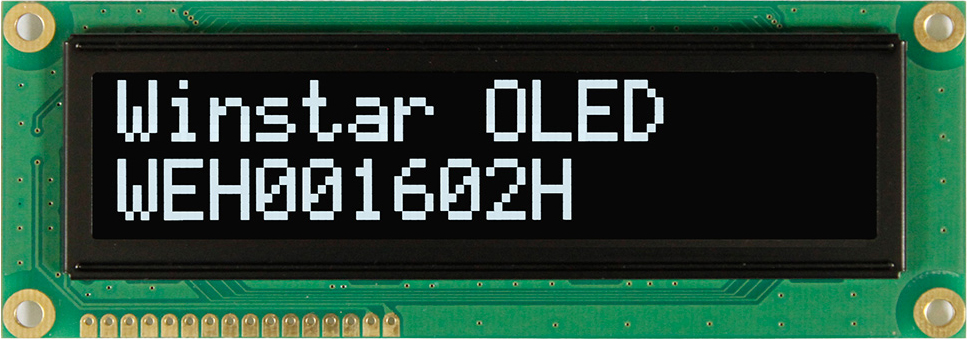

16×2 WEH001602H COB 3.67 122×44 98×21 91.14×18.98 5V

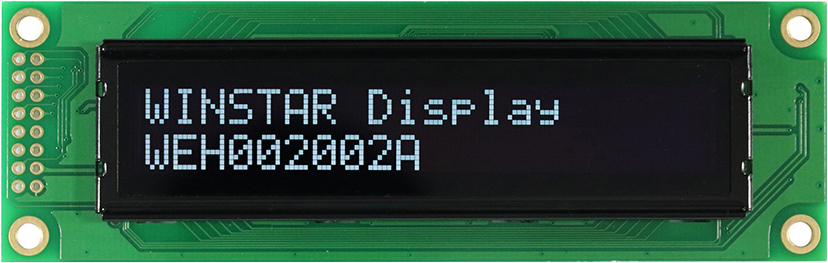

20×2 WEH002002A COB 3.08 116×37 85×18.6 77.3×11.85 5V

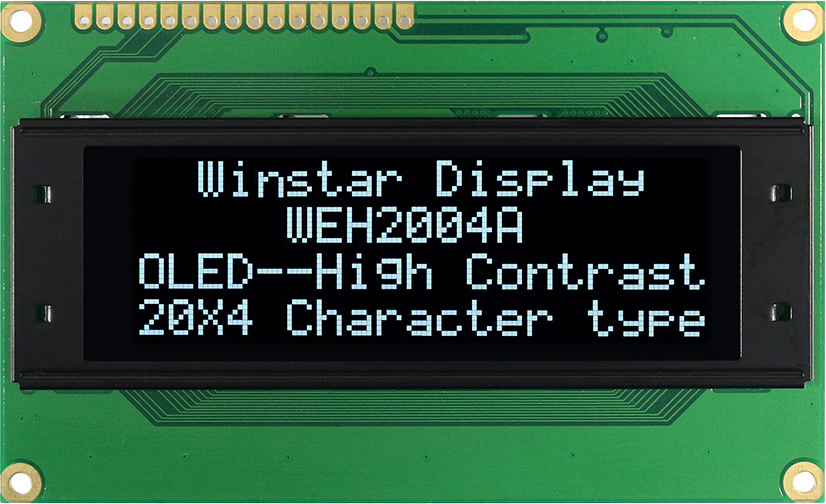

20×4 WEH002004B COB 2.88 98×60 77×25.2 70.16×20.95 5V

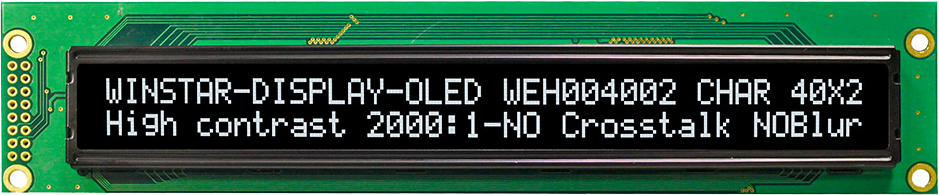

40×2 WEH004002A COB 5.85 182×38.5 154.4×16.5 148.13×11.85 5V

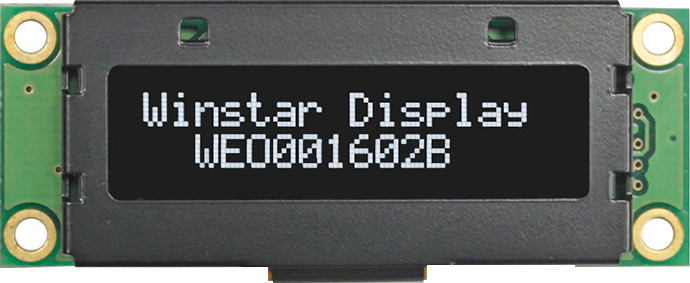

16×2 WEO001602B COG 1.23 53×20 36×10 30.69×5.94 5V

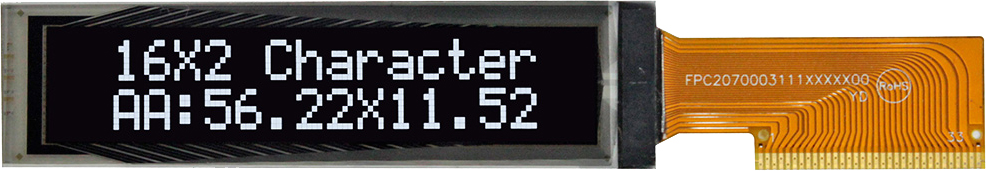

16×2 WEO001602C COG 2.26 68.5×17.5 58.22×13.52 56.22×11.52 3V/5V

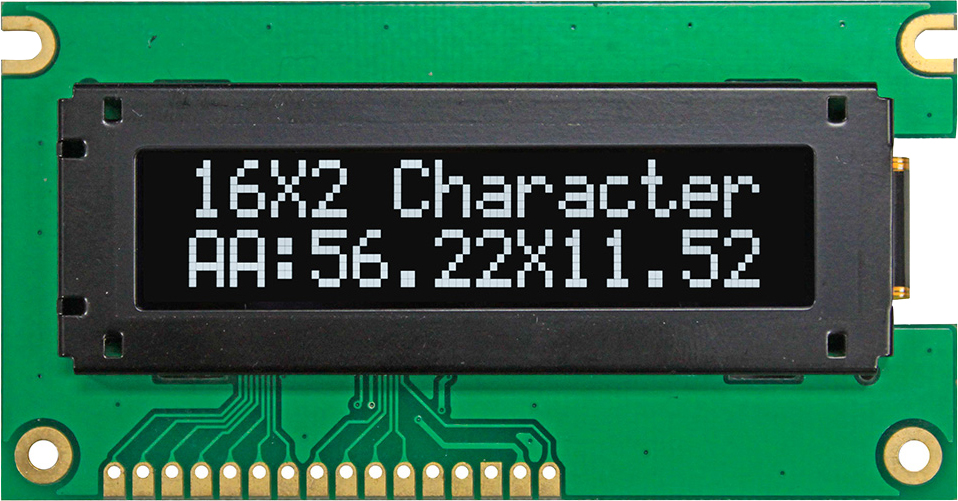

16×2 WEO001602G COG 2.26 84×44 58.22×13.52 56.22×11.52 3V/5V
16×2 WEO001602C COG 2.26 68.5×17.5 58.22×13.52 56.22×11.52 3V/5V
16×2 WEO001602G COG 2.26 84×44 58.22×13.52 56.22×11.52 3V/5V

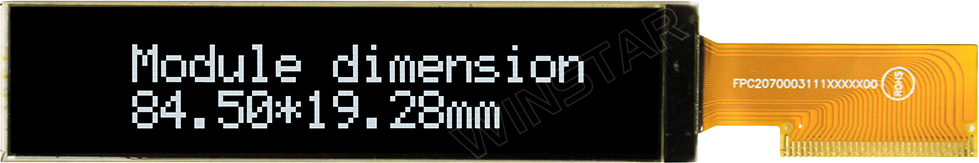

20×2 WEO002002A COG 2.93 84.5×19.28 75.52×13.52 73.52×11.52 3V/5V

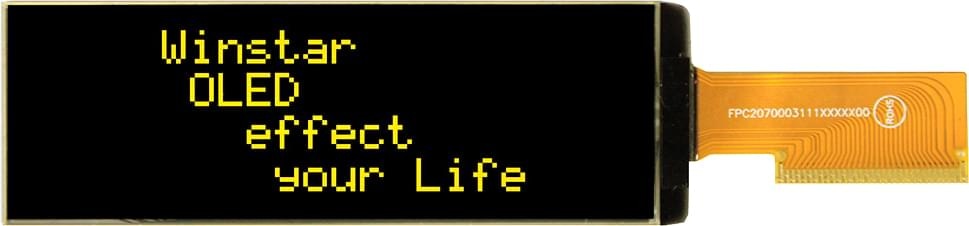

20×4 WEO002004C COG 2.89 84.5×27.5 72.42×22.82 70.42×20.82 3V/5V

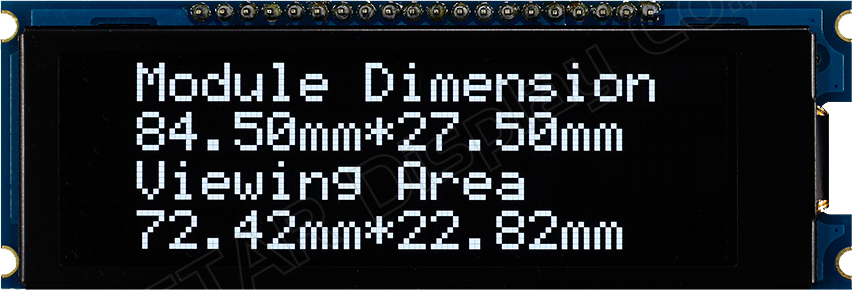

20×4 WEP002004C COG+FR+PCB 2.89 92×31.5 72.42×22.82 70.42×20.82 3.3V/5V
