Netropy – ネットワークエミュレータ

  • Netropy – ネットワークエミュレータ

Netropyは、N対Nのネットワーク環境をエミュレートすることができます。各ポートのペアが、一つのエミュレーションエンジンを搭載し、そのエミュレーションエンジン上で遅延、帯域幅、パケットロス率などの条件をそれぞれ変えた経路を、最大15まで追加可能です。これにより、1対1の回線だけでなく、例えばある企業の本社と複数の海外拠点を結んだ専用線のような、N対Nのネットワークも再現できます。

Netropyシリーズは、最大100Gbpsの速度にまで対応しており、普及し始めている100ギガビットのネットワーク構築や、ディザスタ・リカバリなどのシステム導入、VDI(仮想デスクトップ基盤)導入の事前検証に最適です。

  • Netropy – ネットワークエミュレータ

特長

  1. 機器内部で仮想WAN回線(Path)を各エミュレーション・エンジン(リンク)につき最大15本まで作ることができ、各回線で異なる設定をエミュレートします。
  2.  Packet Classifier機能によりIPアドレス、VLANタグ、MPLS、MACアドレスなどによりパケットを指定したPathに振り分けることができます。
  3. GUIベースの操作画面から容易に操作することができます。

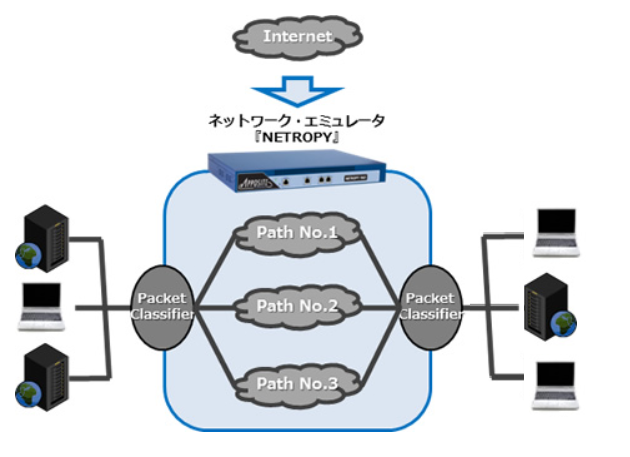

ご利用イメージ

image_n_01




ユーザーインターフェース

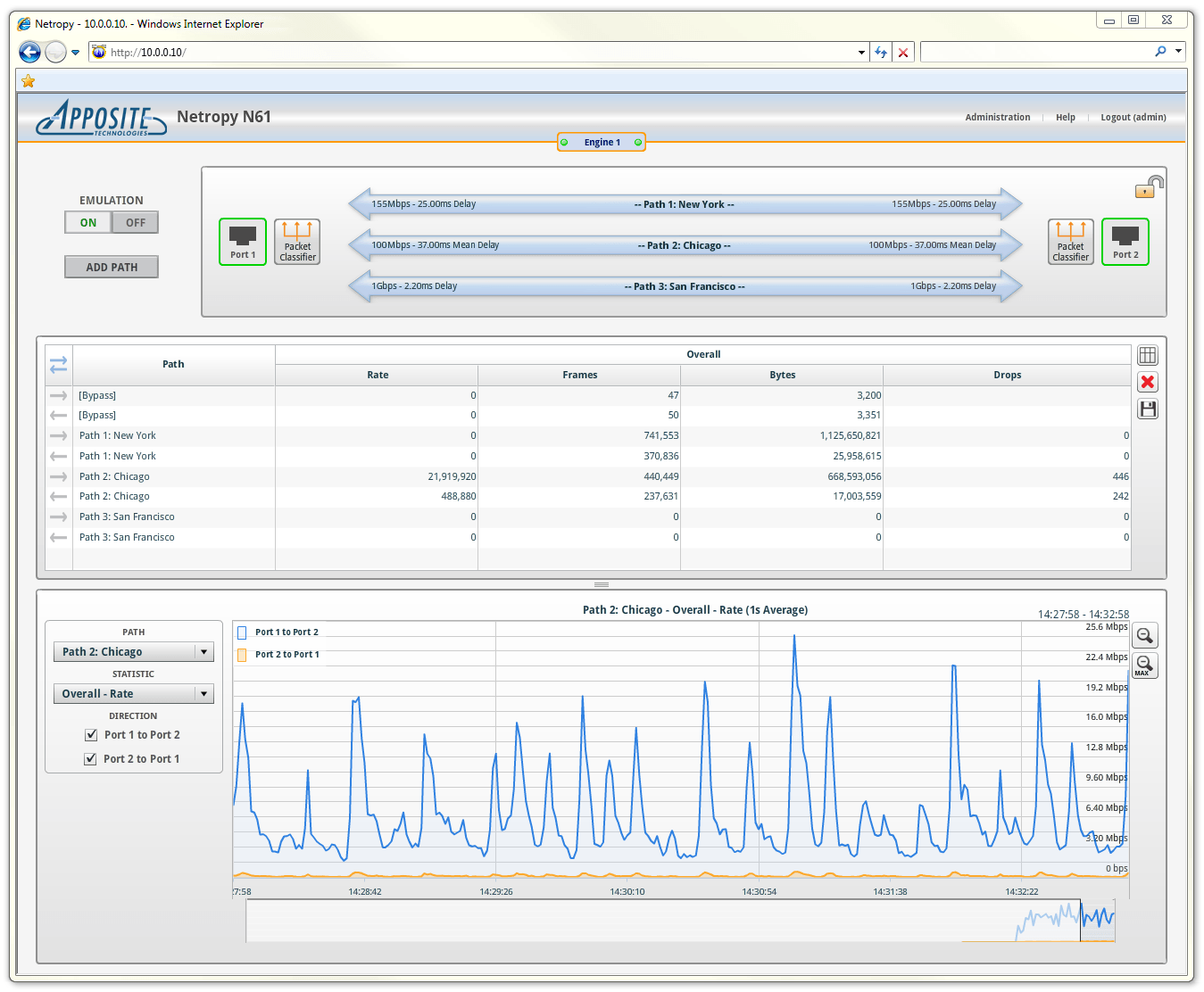

コンフィグレーション&モニター ウィンドウ

gui-n61

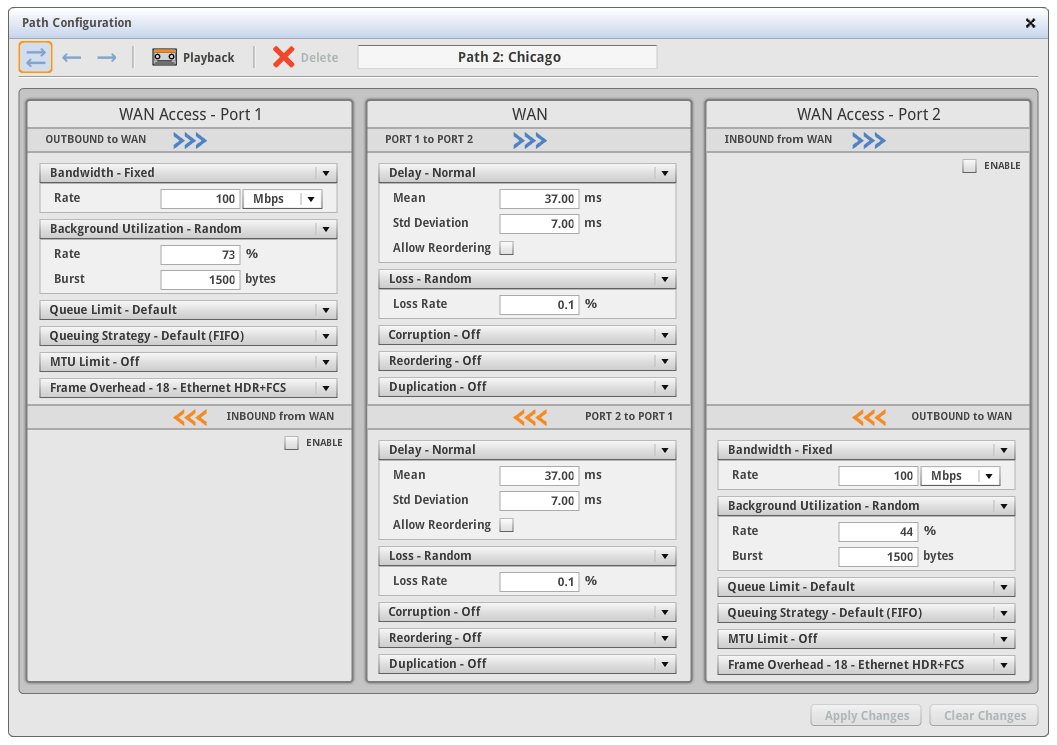

Path コンフィグレーション ウィンドウ

各Pathのエミュレーション設定を入力することができます。

path-config-chicago

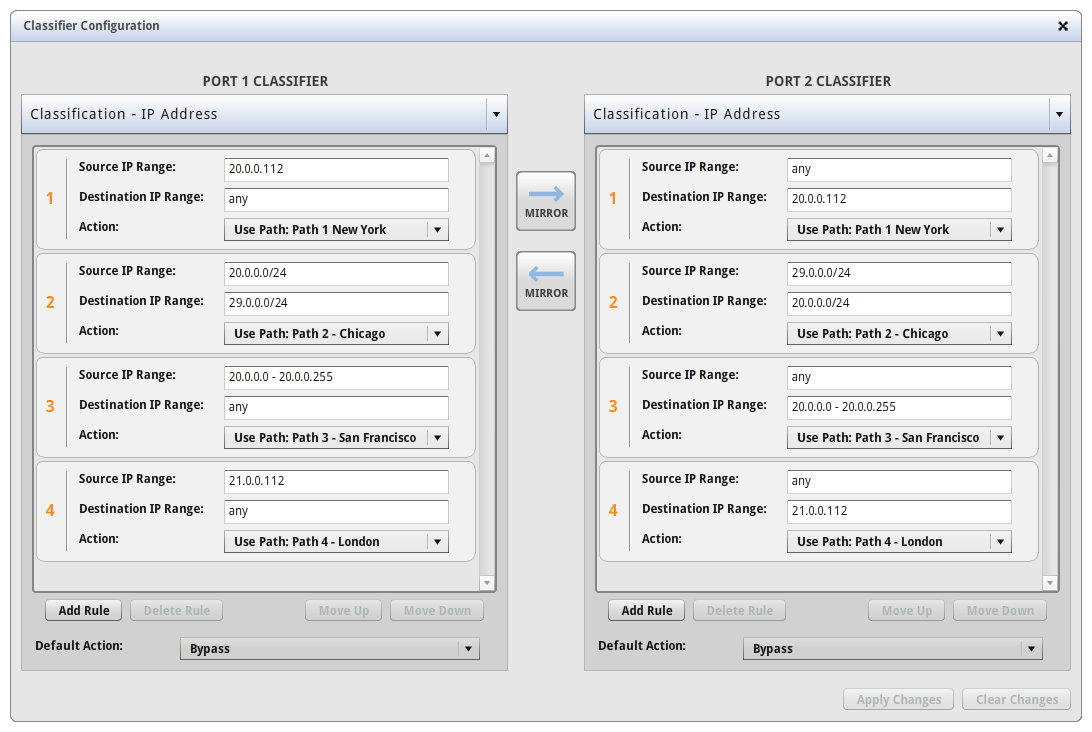

Classifier コンフィグレーション ウィンドウ

IPアドレス、VLANタグ、MPLS、MACアドレスなどによりパケットを指定したPathに振り分けます。

classifier-config




仕様

項目 Netropy N61 Netropy N91 Netropy10G1 Netropy 10G2 Netropy 10G4
性能
最大データ
転送速度
1Gbps 全二重
(トータル2Gbps)
1リンクあたり
1 Gbps 全二重
(トータル8Gbps)
10 Gbps全二重
(トータル20Gbps)
1リンクあたり
10 Gbps 全二重
(トータル40Gbps)
1リンクあたり
10 Gbps 全二重
(トータル80Gbps)
リンク数 1Gbps x 1 1Gbps x 4 10Gbps×1 10Gbps x 2 10Gbps x 4
パケット
処理能力
3,000,000 pps トータル
12,000,000 pps
29,000,000 pps トータル
59,500,000 pps
トータル
119,000,000 pps
最大
フレームサイズ
9KB
エミュレーション設定
パケット分類 送信元/宛先アドレス(IPv6,IPv4)、 VLAN IDまたはPCP、
TCPorUDPポート番号、MACアドレス、MPLSタグ
IP Tos(IP PrecedenceまたはDSCP)、それらのヘッダ情報のコンビネーション、
その他任意のパケットのフィールド
帯域帯域幅 100 bps ~ 各モデルの最大レート(1bpsステップ)
遅延 0 ms ~ 10 sec (0.01ms ステップ); Constant, Uniform, Normal distributions, accumulate & burst, exponential
パケットロス Random, Burst, Periodic, BER, Gilbert-Elliott
バックグラウンド
トラフィック
0 ~ 100% (0.01%ステップ)
キュー・リミット Drop Tail, RED, Default
その他設定 パケット順序入れ替え, パケット複製, パケット破壊, MTUサイズ指定後のフラグメンテーション,
キューバッファ, フレームオーバーヘッド
インターフェース
エミュレーション
ポート
10/100/1000baseT GbE ×2
(オプションでSFPに変更可能)
10/100/1000baseT GbE ×8
(オプションでSFPに変更可能)
SFP+ ×2
(1/10Gbps Auto-Negotiation)
(オプションでRJ-45に変更可能)
SFP+ ×4
(1/10Gbps Auto-Negotiation)
SFP+ ×8
(1/10Gbps Auto-Negotiation)
マネジメント
ポート
10/100/1000baseT GbE ×1
RS-232 serial console ×1
保証及びサポート
ハードウェア保証 メーカー出荷後1年間
サポート センドバック修理、ファームウェアアップグレード、平日9-17時対応

※「Netropy40G」「Netropy100G」の仕様については下記にあるNetropyカタログ(PDF)でご確認いただけます。
詳細についてはお問い合わせください。
