衛星通信対応のIoT通信モジュール QPRO, Q4000

  • 衛星通信対応のIoT通信モジュール QPRO, Q4000
  • 衛星通信対応のIoT通信モジュール QPRO, Q4000

衛星通信対応のIoT通信モジュールです。地上派通信の繋がらない場所からの通信を可能にします。世界トップ20の重機メーカーのうち13社が採用している実績のあるIoT通信モジュールです。地球上どこでもデータ収集が可能となります。

  • 衛星通信対応のIoT通信モジュール QPRO, Q4000
  • 衛星通信対応のIoT通信モジュール QPRO, Q4000

特長

3GやLTEなどの地上通信網がつながらない場所でも衛星通信にてデータ通信が可能

Quake Globalの目的である「地球上どこでもIoT」を実現するためのコア技術です。



衛星は3種類から選択可能。(iridium inmarsat ORBCOMM)

衛星に縛られずに運用ができます。

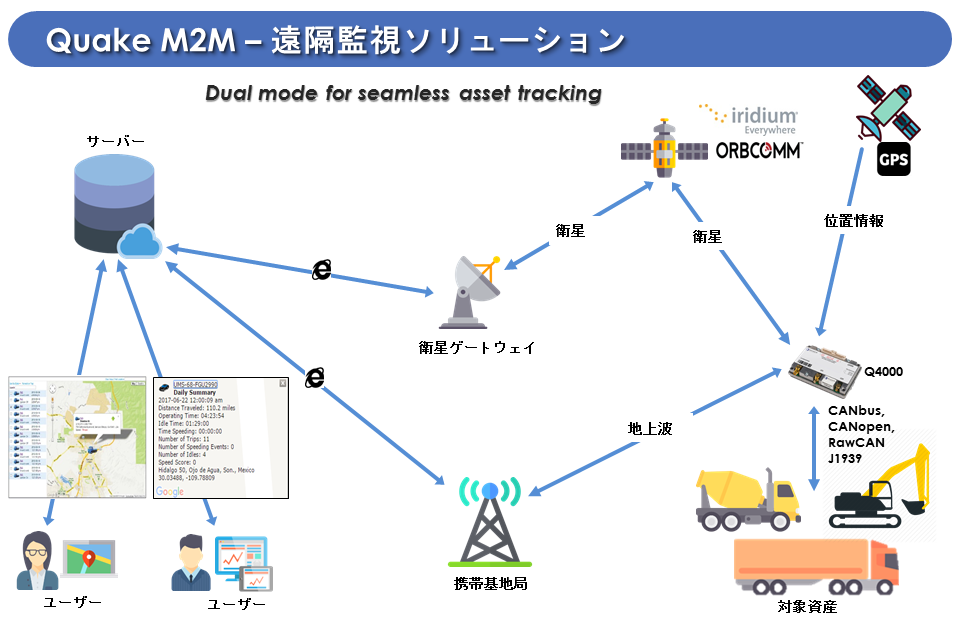

地上通信と衛星通信を併用して使うことにより、通信料負担の軽減が可能

衛星通信は今だ通信料が割高ですが、地上系通信ユニットも搭載されているので、場所に応じて経済的な運用ができます。



事故発生時のアラーム機能搭載

アラーム機能搭載により地上波が届かない場所で発生したトラブルを瞬時に把握できます。



設定範囲への出入りをトリガーにアラームが可能(ジオフェンス)

想定した範囲外への製品持ち出しにアラームを発生させることができます。



モジュールは名刺サイズ

OEM提供を前提として搭載しやすい名刺サイズ。様々な機器への搭載が可能です。

仕様







QPRO

3G/GSM/GPRS 通信 3G 5 バンド
GSM 850/900/1800/1900 MHz
SMTP, POP3, SMS, TCP, UDP, FTP
電源 外部電源:6-32 VDC**
消費電流 (12V):
ORBCOMM 送信時:1800 mA (公称)
GSM 送信時:650 mA (公称)
Iridium 送信時: 1000 mA (公称)
スリープ:
Inmarsat: 100 uA
Iridium: 25 uA
ORBCOMM: 25 uA
Inmarsat 通信 送信周波数:1626.5 -1660.5MHz
送信出力:5-7W
パケットサイズ:送信 6.4 KB/ 受信 10 KB
Iridium 通信 送信周波数:1616-1626.5MHz
送信出力:2W
パケットサイズ:送信 340 bytes / 受信 270 bytes
ORBCOMM 通信 送信周波数:148.000 to 150.050 MHz
送信出力:137.000 to 138.000 MHz
パケットサイズ:5W min. – 10W max.
データインターフェイス シリアル RS-232C
J1939 CAN バス
入力 / 出力 アナログ入力 x2
デジタル IO x 最大 8
デジタル出力 x4 (RELAY)
衛星/GSM/GPS アンテナ故障検知
GPS 50 チャンネル
寸法 119.4mm x 119.7mm x 62.9mm
重さ 386 グラム
リアルタイムクロック プログラム可能
メモリー Flash:  8M
RAM:  8M
Environmental Specifications&
Certifications
動作保証温度: -40C to+ 85C Storage
規格: IP67 /SAEJ1455
FCC 認証
PTCRB 認証
CE マーク
RoHS 対応
技適(日本)
サポート体制 テクニカルサポート
ソフトウェア
ハードウェア
製品保証

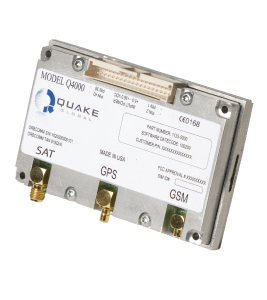

Q4000

3G/GSM/GPRS 通信 3G 5 バンド
GSM 850/900/1800/1900 MHz
SMTP, POP3, SMS, TCP, UDP, FTP
電源 外部電源:6-32 VDC**
消費電流 (12V):
ORBCOMM 送信時: 1800 mA (公称)
GSM 送信時: 650 mA (公称)
Iridium 送信時:1000 mA (公称)
スリープ:
Iridium: 25 uA
ORBCOMM: 25 uA
Iridium 通信 送信周波数:1616-1626.5MHz
送信出力:2W
パケットサイズ:送信 340 bytes / 受信 270 bytes
ORBCOMM 通信 送信周波数:148.000 to 150.050 MHz
受信周波数137.000 to 138.000 MHz
送信出力:5W min. – 10W max.
データインターフェイス シリアル x 3
J1939 CAN バス
入力 / 出力 アナログ入力 x2
デジタル IO x 最大 8
デジタル出力 x4 (RELAY)
衛星/GSM/GPS アンテナ故障検知
GPS 50 チャンネル
寸法 99.3mm x 64mm x 15.9mm
重さ 170 グラム
リアルタイムクロック プログラム可能
メモリー Flash: 8M
RAM:  8M
Environmental Specifications&
Certifications
動作保証温度: -40C to+ 85C Storage
規格: SAEJ1455
FCC 認証
PTCRB 認証
CE マーク
RoHS 対応
技適(日本)
サポート体制 テクニカルサポート
ソフトウェア
ハードウェア
製品保証

** 衛星通信の送信時はIridiumで最低9V Orbcommで10.5V が必要です
