ケーブル電流容量計算ソフト「CYMCAP」

EatonのCYMCAPソフトウェアは、電力ケーブル設置時の電流容量と温度上昇の計算を実行するためのものです。
・電力ケーブル設備のアンペア容量および温度上昇計算専用ソフトウェア
・電力ケーブルの設備更新や新規設備設計時の信頼性向上
・設備投資による利益を最大化

特長

1.正確なケーブルモデリング計算によるシステムの信頼性向上

CYMCAPのケーブル容量計算ソフトウエアは、単心、3芯、ベルト付き、パイプタイプ、海底、被覆、レトロフィット(改修)、外装ケーブルなど、さまざまな電力ケーブルの詳細なグラフィック表示を提供します。拡張ケーブルモデリングには、次の機能が含まれます。

  • 複数のカスタム非金属レイヤーのサポート
  • 各芯周りのジャケット、二重装甲、波形シース、装甲金属テープ、平装甲ワイヤーなど、特殊なケーブル構造の検討
  • ケーブルメーカーが提供する実例を含む専用ケーブルライブラリ
  • HVDCケーブルの電界強度の計算は、電流容量に影響を与える重要な要素

2.正確な電力ケーブルの設計・更新・設置が可能

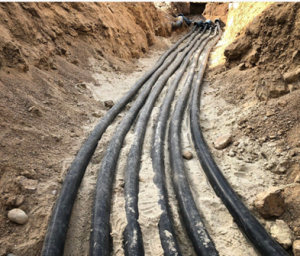

電力ケーブルの電流容量ソフトウエアは、直接埋設、熱バックフィル、地下ダクト、ダクトバンクなど、様々な設置条件をサポートします。ユーザーは様々な土壌状態を環境プレートを使用する事で深さに基づき検証が出来ます。以下の機能が含まれます。

  • IEC60287に準拠した空気中のケーブルグループ、ライザーポール内のケーブル、浅いケーブルの非等温地表面のモデリング
  • 複数の熱源とヒートシンクによる相互加熱効果と金属磁気ダクトにおける磁気損失の考察
  • カスタマイズ可能な等温曲線によるケーブルおよび高温源周辺の土壌温度の推定
  • 空気、水、または固体材料で満たされた金属、非金属ダクトとシース相互インダクタンスを持つ、相ごとの複数ケーブルの正確なモデリング

3.過渡計算と緊急時の正確な計算値を取得

特定の負荷プロファイルにさらされた回路の熱挙動をより深く理解し、異なるモードと負荷条件における複数の回路の高度な過渡熱解析を行います。

  • 回路および熱源の負荷条件をExcelファイルからインポートし、各回路を特定の負荷プロファイルに関連付けることができます。
  • 複数のケーブルコンポーネント(導体、シース、外装等)の温度制約を同時に定義選択した変数に対するケーブルの挙動をグラフで表示
  • ユーザー定義の要求に対する時間の関数としてのメインケーブルコンポーネントの温度
  • 非常時の時間と要求された最高温度が与えられた場合のアンペア容量
  • 緊急事態に最高温度に達するまでの推定時間

モジュールラインアップ

豊富なモジュールラインアップで信頼性の高いケーブル熱電流容量計算を支援

  • ケーブルインピーダンス計算モジュール
  • 磁界モジュール
  • 短絡ケーブル定格モジュール
  • ダクトバック最適化モジュール

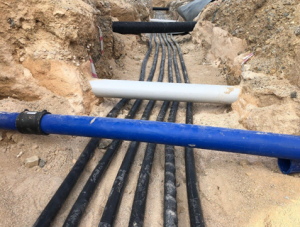

  • ケーブル交差モジュール
  • パラメトリックスタディモジュール
  • 土壌乾燥解析モジュール
  • 複数ダクトバンクとバックフィルモジュール
  • 高度トンネルモデリングモジュール
  • トラフ設置ケーブルモジュール
  • 複数ケーシングモジュール
  • 海底ケーブル敷設モジュール
  • 3Dモデリングモジュール
