InP/InGaAs フォトディテクター
感度波長範囲が広く、1つの検出器で広い波長の検出が可能なInP/InGaAs フォトディテクター(InGaAs PD)です。
感度波長範囲は600 – 1,750nmと880nm – 2,600nmの2種類、受光面やパッケージタイプも複数用意しております。
Si PDとInGaAs PDを組み合わせたマルチPDはより広い範囲(250 – 2,600nm)の検出が可能です。
特長
低ノイズ、高受光感度、高応答性といった特長があります。
受光面は0.1mm~3.0mmの間でラインアップしており、CANタイプ(TO-5, TO-18, TO-46, TO-39)、表面実装、プラスチックスルーホールといったパッケージをご用意しております。
主な用途
- 光通信(ROSAモジュール光パワーメーター)
- 医療(OCT/パルスオキシメーター)
- LiDAR
- 暗視システム
- SWIRカメラ
- サーモグラフィ
- 分光器・分光センサー
- 分析・測定・検査装置

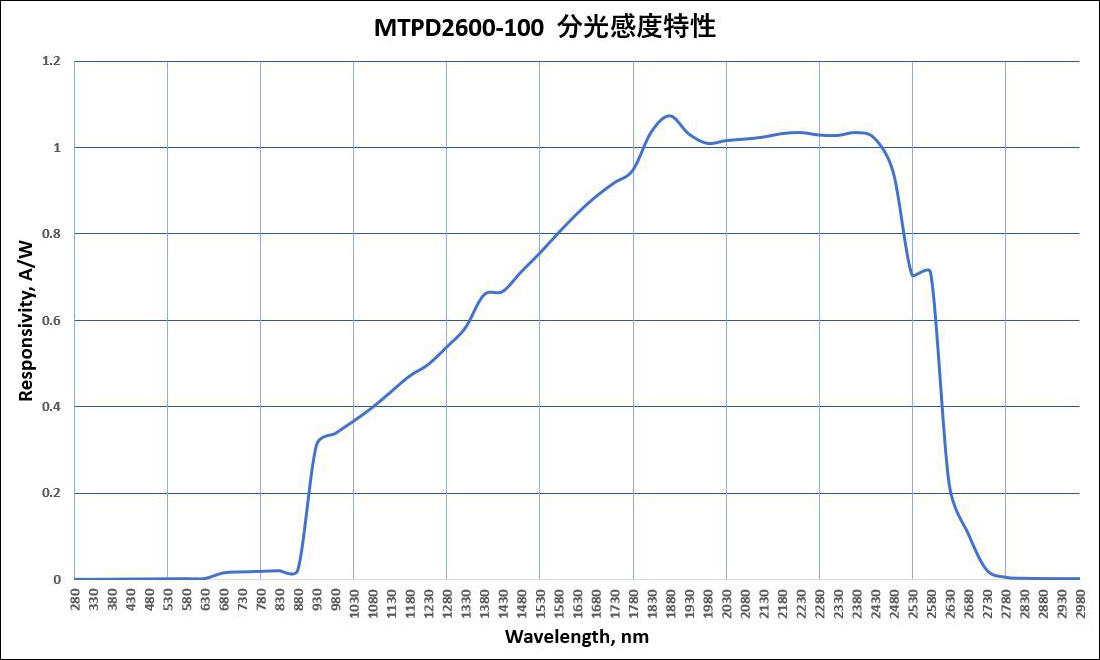

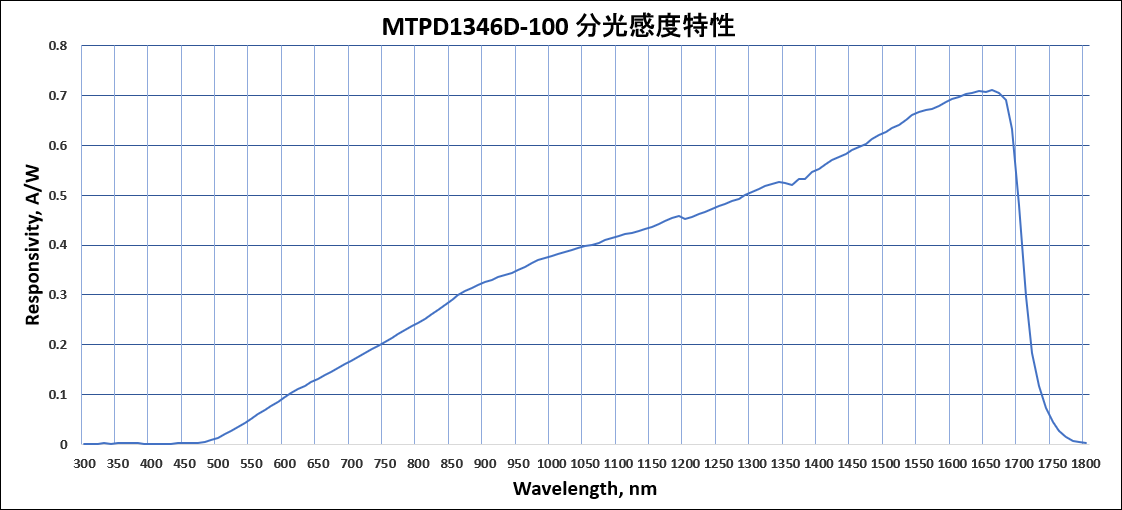

分光感度特性

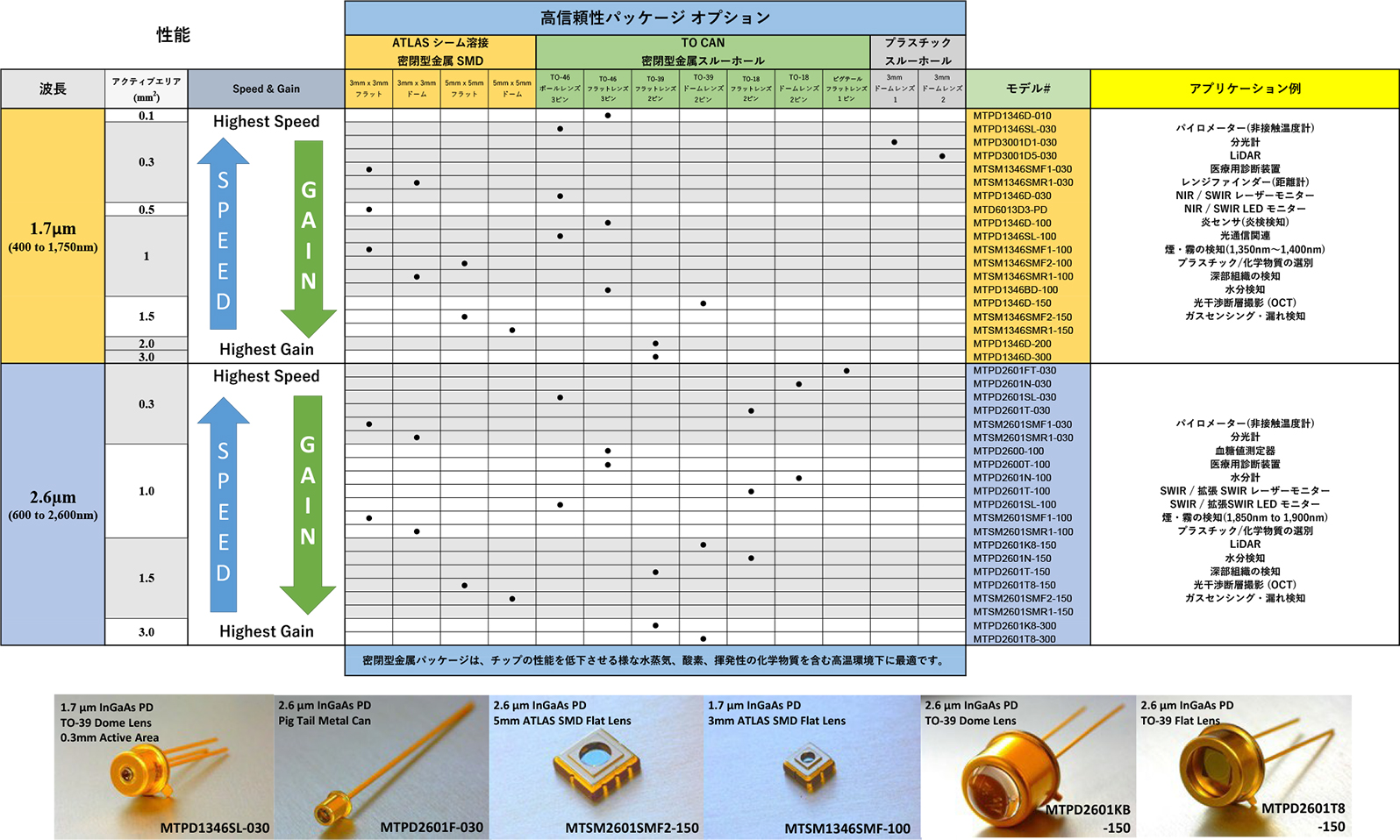

Selection Guide
1.7µm & 2.6µm InGaAs PIN フォトディテクター
特性考察
モデル | MTD6013D3-PD | |
---|---|---|
受光サイズ | Φ0.5mm | |
ピーク波長 | 1,250nm | |
感度波長 | 750 – 1,750nm | |
パッケージ | 3mm プラスチック フラットレンズ(2ピン) |
モデル | MTPD1346D-010 | |
---|---|---|
受光サイズ | Φ0.1mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | TO-46 メタル管 フラットレンズ(3ピン) |

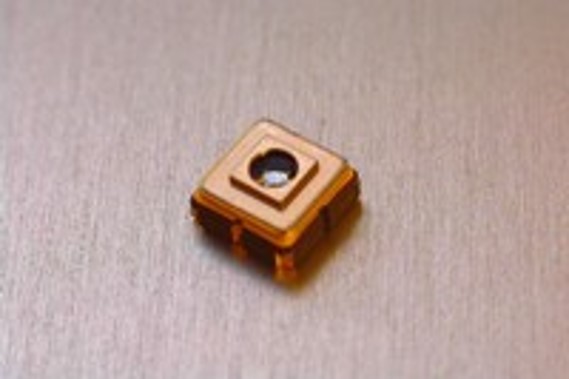

モデル | MTSM1346SMF1-030 | |
---|---|---|
受光サイズ | Φ0.3mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | 3.0mm × 3.0mm SMD フラットレンズ |

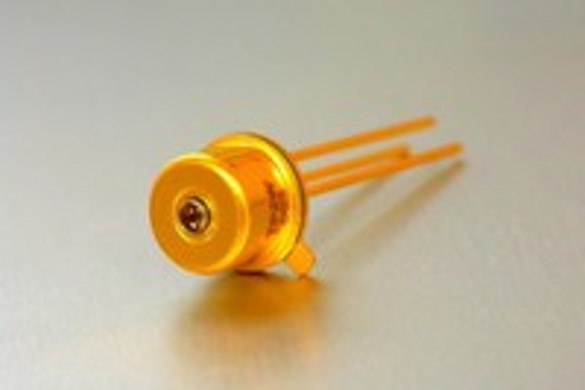

モデル | MTPD1346SL-030 | |
---|---|---|
受光サイズ | Φ0.3mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | TO-46 メタル管 ボールレンズ(3ピン) |
モデル | MTPD1346D-030 | |
---|---|---|
受光サイズ | Φ0.3mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | TO-46 メタル管 フラットレンズ(3ピン) |
モデル | MTPD1346D-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | TO-46 メタル管 フラットレンズ(3ピン) |
モデル | MTPD1346SL-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | TO-46 メタル管 ボールレンズ(3ピン) |
モデル | MTSM1346SMF1-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | 3.0mm × 3.0mm SMD フラットレンズ |

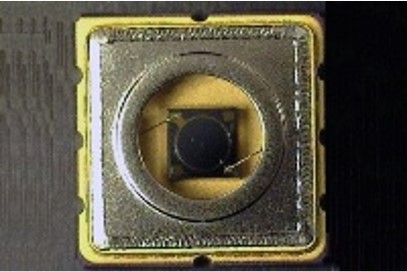

モデル | MTSM1346SMF2-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | 5.0mm × 5.0mm SMDフラットレンズ |
モデル | MTPD1346D-150 | |
---|---|---|
受光サイズ | Φ1.5mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | TO-46 メタル管 フラットレンズ(3ピン) |
モデル | MTSM1346SMF2-150 | |
---|---|---|
受光サイズ | Φ1.5mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | 5.0mm × 5.0mm SMD フラットレンズ |
モデル | MTPD1346D-200 | |
---|---|---|
受光サイズ | Φ2.0mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | TO-39 メタル管 フラットレンズ(3ピン) |
モデル | MTPD1346D-300 | |
---|---|---|
受光サイズ | Φ3.0mm | |
ピーク波長 | 1,300nm | |
感度波長 | 600 – 1,750nm | |
パッケージ | TO-39 メタル管 フラットレンズ(3ピン) |
モデル | MTSM2601SMF1-030 | |
---|---|---|
受光サイズ | Φ0.3mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | 3.0mm × 3.0mm SMD フラットレンズ |

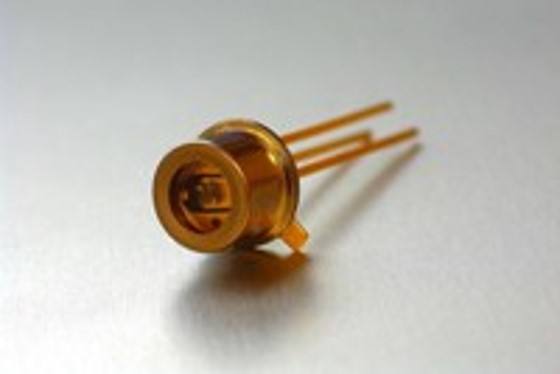

モデル | MTPD2601T-030 | |
---|---|---|
受光サイズ | Φ0.3mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | TO-18 メタル管 フラットレンズ(3ピン) |

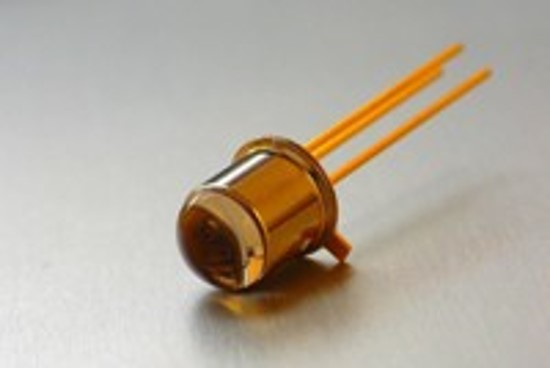

モデル | MTPD2601N-030 | |
---|---|---|
受光サイズ | Φ0.3mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | TO-46 メタル管 ドームレンズ(3ピン) |
モデル | MTPD2601SL-030 | |
---|---|---|
受光サイズ | Φ0.3mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | TO-46 メタル管 ボールレンズ(2ピン) |

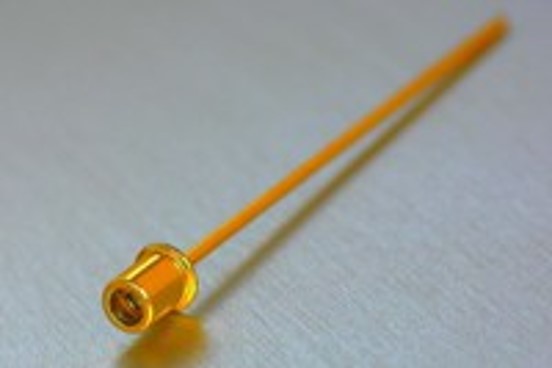

モデル | MTPD2601FT-030 | |
---|---|---|
受光サイズ | Φ0.3mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | ピグテール メタル菅 フラットレンズ(1ピン) |

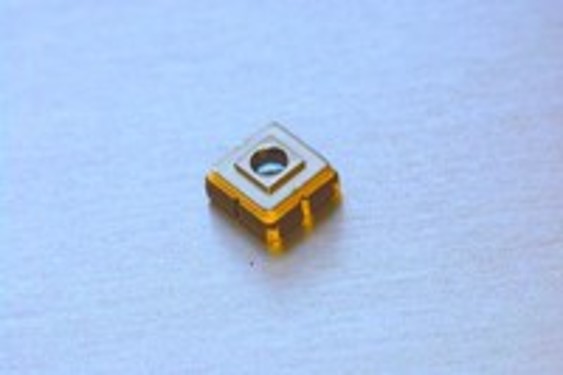

モデル | MTSM2601SMF1-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | 3.0mm × 3.0mm SMD フラットレンズ |

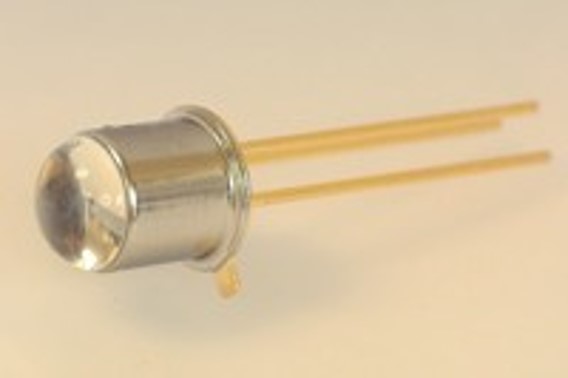

モデル | MTPD2601N-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 1,750nm | |
感度波長 | 600 – 2,600nm | |
パッケージ | TO-46 メタル管 ドームレンズ(3ピン) |
モデル | MTPD2601T-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 1,750nm | |
感度波長 | 600 – 2,600nm | |
パッケージ | TO-18 メタル管 フラットレンズ(3ピン) |
モデル | MTPD2600-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 1,750nm | |
感度波長 | 880 – 2,600nm | |
パッケージ | TO-46 メタル管 フラットレンズ(3ピン) |

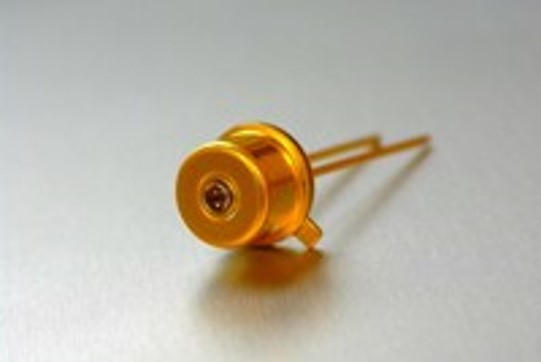

モデル | MTPD2601SL-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | TO-46 メタル管 ボールレンズ(2ピン) |

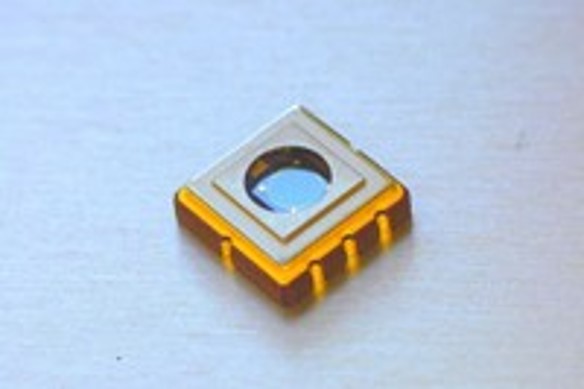

モデル | MTSM2601SMF2-150 | |
---|---|---|
受光サイズ | Φ1.5mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | 5.0mm × 5.0mm SMD フラットレンズ |
モデル | MTPD2601T8-150 | |
---|---|---|
受光サイズ | Φ1.5mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | TO-39 メタル管 フラットレンズ(2ピン) |

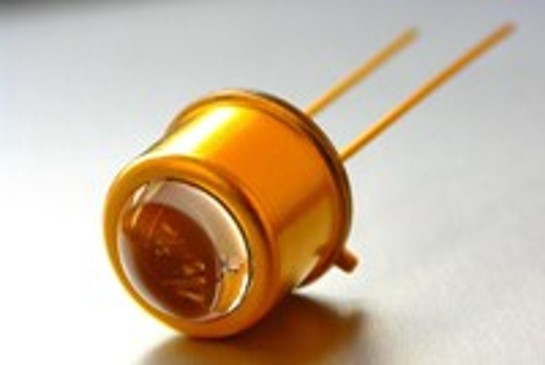

モデル | MTPD2601K8-150 | |
---|---|---|
受光サイズ | Φ1.5mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | TO-39 メタル管 ドームレンズ(2ピン) |
モデル | MTPD2601K8-300 | |
---|---|---|
受光サイズ | Φ3.0mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | TO-39 メタル管 ドームレンズ(2ピン) |

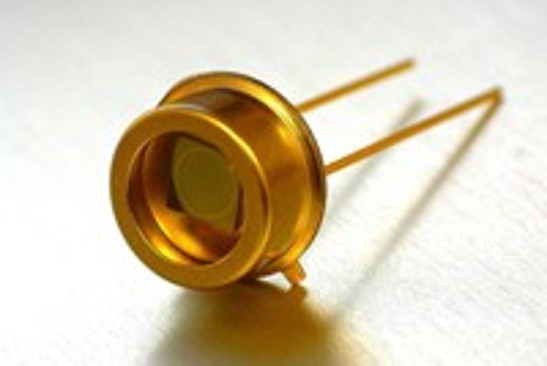

モデル | MTPD2601T8-300 | |
---|---|---|
受光サイズ | Φ3.0mm | |
ピーク波長 | 1,750nm | |
感度波長 | 800 – 2,600nm | |
パッケージ | TO-39 メタル管 フラットレンズ(2ピン) |

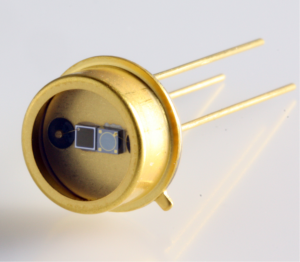

モデル | MTPD2601SIW-100 | |
---|---|---|
受光サイズ | Φ1.0mm | |
ピーク波長 | 950nm(Si)/1,750nm | |
感度波長 | 250 – 1,100nm(Si)/800 – 2,600nm | |
パッケージ | TO-39 メタル管 フラットレンズ(3ピン) |
