Eバンド導波管型ローパスフィルタ LPF1-86-11

  • Eバンド導波管型ローパスフィルタ LPF1-86-11

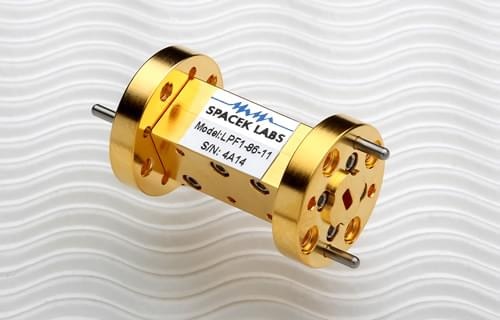

model LPF1-86-11は、WR-12導波管型の、Eバンドローパスフィルタです。

  • Eバンド導波管型ローパスフィルタ LPF1-86-11

特長

LPF1-86-11は、WR-12導波管型のEバンド ローパスフィルタです。
このシリーズのフィルタは、通過帯域18~110GHz以内まで開発可能で、通過帯域から5%離れた帯域の除去など、厳しいカットオフのご要望にもお応えできます。
Spacek Labsは、設計、製造、テストの全てを社内で行っており、様々なアプリケーションや要求に対して、これらのフィルタをカスタマイズすることが可能です。

仕様

  • パスバンド:71~86GHz
  • 挿入損失:1.5dB typ. 、2dB max.
  • 帯域除去範囲:91~140GHz(20dB@91GHz、その他の帯域では35dB min.)




PDFカタログ



getacro
このリンクファイルは、PDFファイル形式で作成されています。 PDFファイルを読むには“Adobe Reader”(無料)が必要です。
アイコンをクリックし、ダウンロード/インストールしてください。

お問い合わせ

部署名 : コンポーネントソリューション部 デバイスグループ
TEL : 03-3345-2757
FAX : 03-3345-2167

メーカーURL : http://spaceklabs.com
