DRO（誘電体共振発振器）

  • DRO（誘電体共振発振器）

Microwave Dynamics社製誘電体共振発振器（DRO-1000シリーズ）は、低雑音で安定性も良く、信頼性も非常に高い製品です。
最大50GHｚまで対応する本製品は、低い位相ノイズ、低いマイクロフォニック、出力は最大+25dBmまで可能です。
防衛及び宇宙用途など厳しい条件（温度・衝撃・振動等）にも耐えられるよう、極めて頑丈な設計にて開発しております。

メーカー名 Microwave Dynamics Microwave Dynamics
  • DRO（誘電体共振発振器）

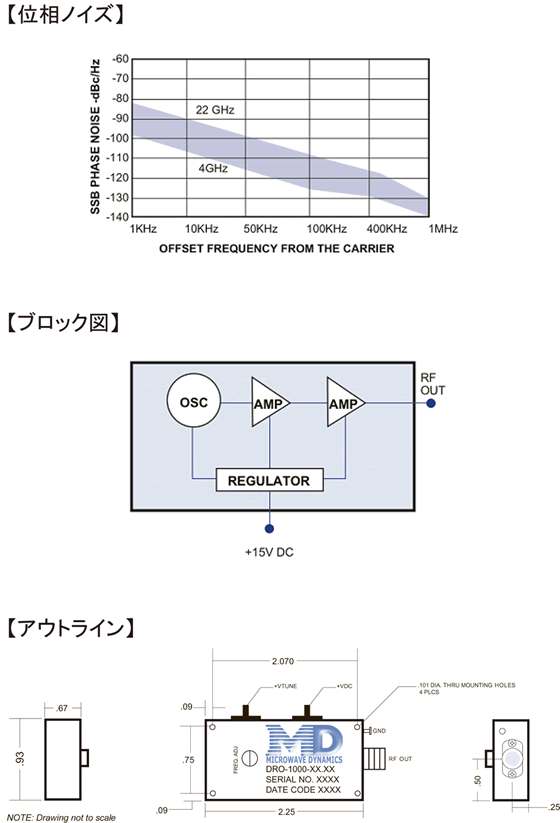

位相ノイズ・ブロック図・アウトライン

it4w3k



仕様

  • 型番：DRO-1000-XX.XX （XX.XX=中心周波数）
  • 周波数レンジ：1.00 to 50.00 GHz
  • 機械的チューニングレンジ：100 MHz
  • 電気的チューニング：オプションにて対応可能
  • 出力電力：+13 dBm, 最大 +25dBm まで対応可能
  • VSWR：2.0 : 1.0
  • 消費電力：+15, +12, +10 VDC, 90 mA
  • 出力変動：+/- 0.5 dBm
  • プッシング：10ppm/V Max.
  • プリング(12dB Retrun Loss)：+/-90ppm Max.
  • 周波数安定度：4 ppm/℃
  • 位相ノイズ：下記グラフ参照
  • スプリアス：-85 dBc
  • ハーモニクス：-25 dBc
  • アラーム：Open Collector
  • 動作温度：0 to +50℃、オプションにて-55 to +105℃対応可能
  • 保管温度：-55 to +125℃
  • コネクタ：SMA, Female
  • サイズ：2.25″ x .93″ x .67″（約57.15mm x 23.63mm x 17.02mm）



用途例

  • 衛星通信
  • ケーブルTV（CATV）
  • LAN
  • GPS
  • 試験機器
  • アップ/ダウンコンバータ
  • ローカル多地点配信サービス（LMDS）
  • ポイント・ツー・ポイント（Point to Point通信）
  • ミサイル誘導
  • トランスミッター、レシーバー
  • 軍用、宇宙、民間向け機器



PDFカタログ



getacro
このリンクファイルは、PDFファイル形式で作成されています。 PDFファイルを読むには“Adobe Reader”（無料）が必要です。
アイコンをクリックし、ダウンロード／インストールしてください。

お問い合わせ

部署名 ： コンポーネントソリューション部 デバイスグループ
TEL ： 03-3345-2757
FAX ： 03-3345-2167

メーカーURL ： http://www.microwave-dynamics.com/
