Creo 4.0の「モデルをクリップ」

Creo 4.0のスケッチャーでは、「モデルをクリップ」という機能が追加されました。

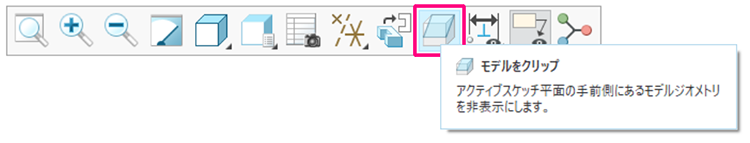

モデルをクリップはCreo 4.0のスケッチャーの機能です。この機能を使用するアイコンは、スケッチャー内のグラフィックツールバーに格納されています。

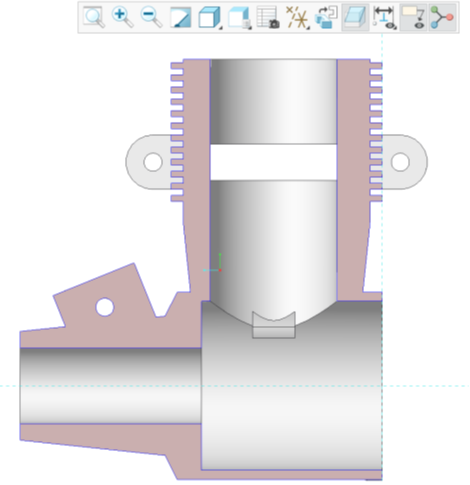

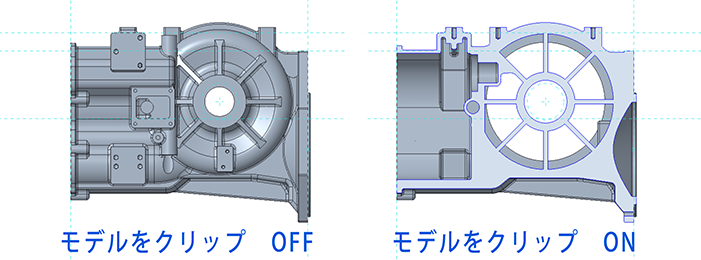

この機能を有効にすると、つぎの図のようにスケッチ方向に対して手前にある形状はクリップしてくれます。これにより手前の不要な線が消えるため画面がすっきりしてスケッチを描きやすくなります。
