Creoでファミリーテーブルの寸法値を表にする方法

Creo (Pro/E)では、ファミリーテーブルを使用すると既存部品のバリエーションモデルを作成できます。これらはねじやボルトなどの類似形状作成に大変便利です。ファミリーテーブルで作成された部品の寸法は、図面の表として表示することができます。ここではその作成方法をご紹介します。

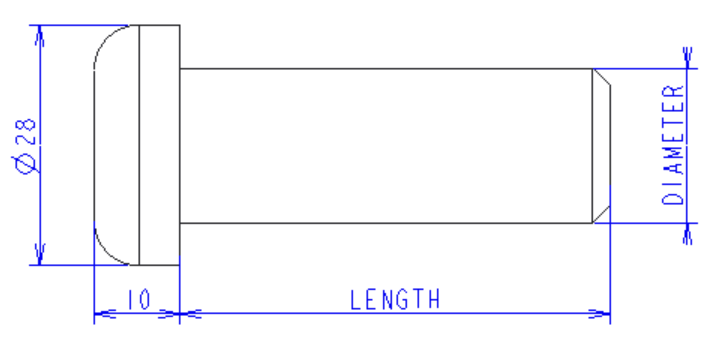

1. ファミリーテーブルを含んだモデルの図面を作成します。

＊この図ではLENGTH, DIAMETERという寸法名(寸法シンボル)で表示しています。
＊Creoで図面の寸法値を寸法名で表示する方法はこちらから

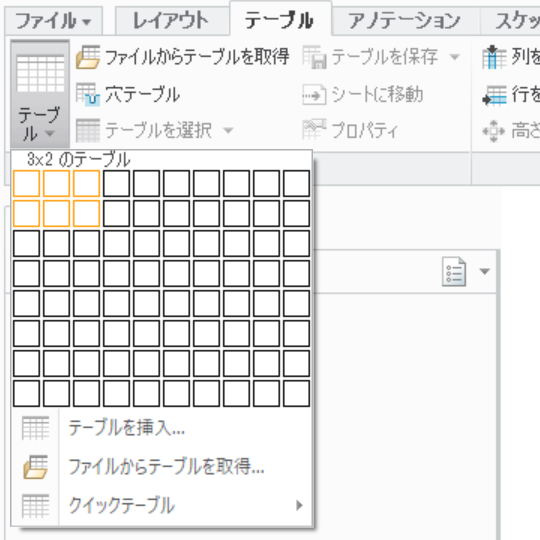

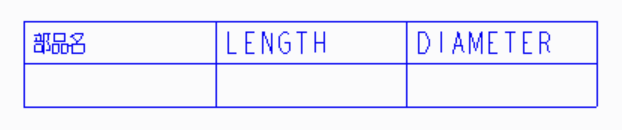

2. 今回の例では、ファミリーテーブルで制御されている寸法、LENGTHとDIAMETERを表にします。まずは3×2のテーブルを作成します。1行目には「部品名」「LENGTH」「DIAMETER」のようなテキストを入力します。

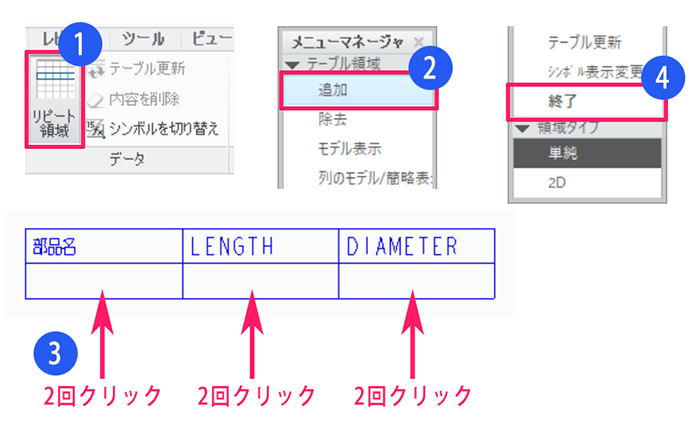

3. それぞれ3つのセルには、個別にリピート領域を指定します。
   リピート領域＞追加＞左のセル内をを2回クリック＞中央のセル内をを2回クリック＞右のセル内をを2回クリック＞メニューマネージャ終了

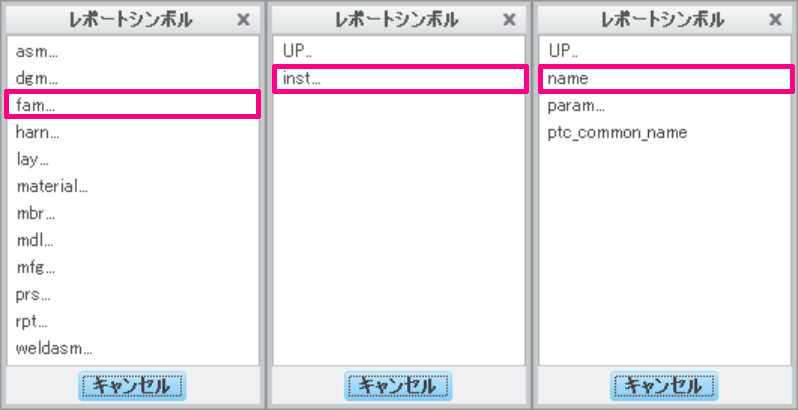

4. 左のセルにファミリーテーブルインスタンス名を表示させます。左のセルをダブルクリックし、次の順にクリックします。
   fam＞inst＞name

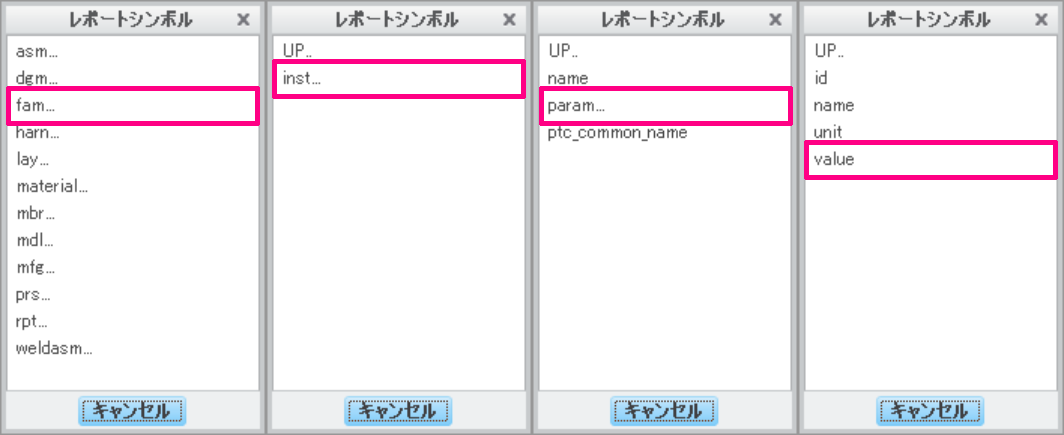

5. 中と右のセルに寸法値を表示させます。中央のセルをダブルクリックし、次の順にクリックします。
   fam＞inst＞param＞value

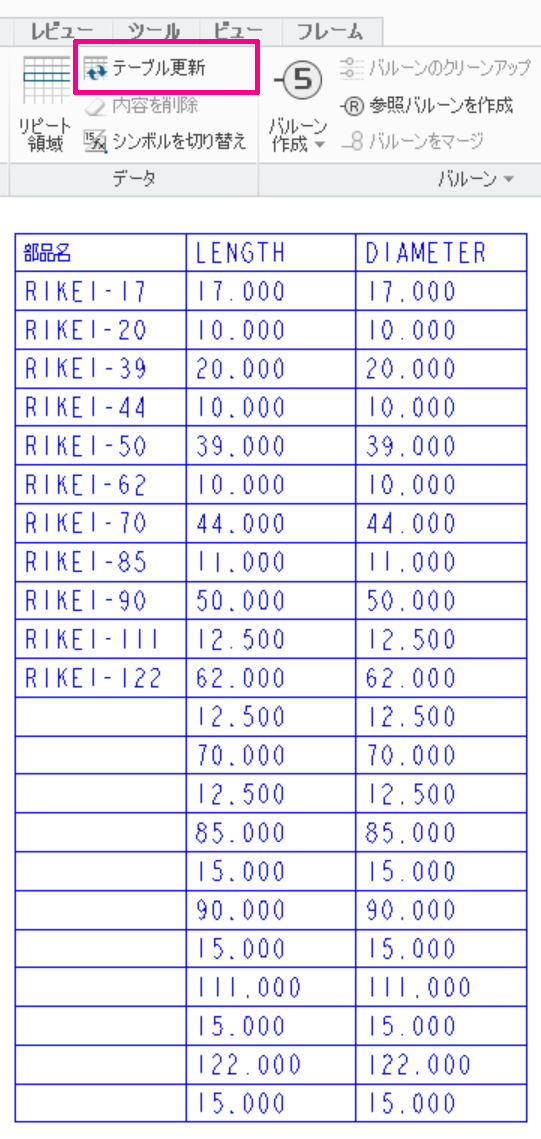

6. テーブル更新をクリックしてテーブルを更新します。ファミリーテーブルが持つ値がすべて表示されます。

7. 表示された値をフィルタによって必要なものだけ表示します。

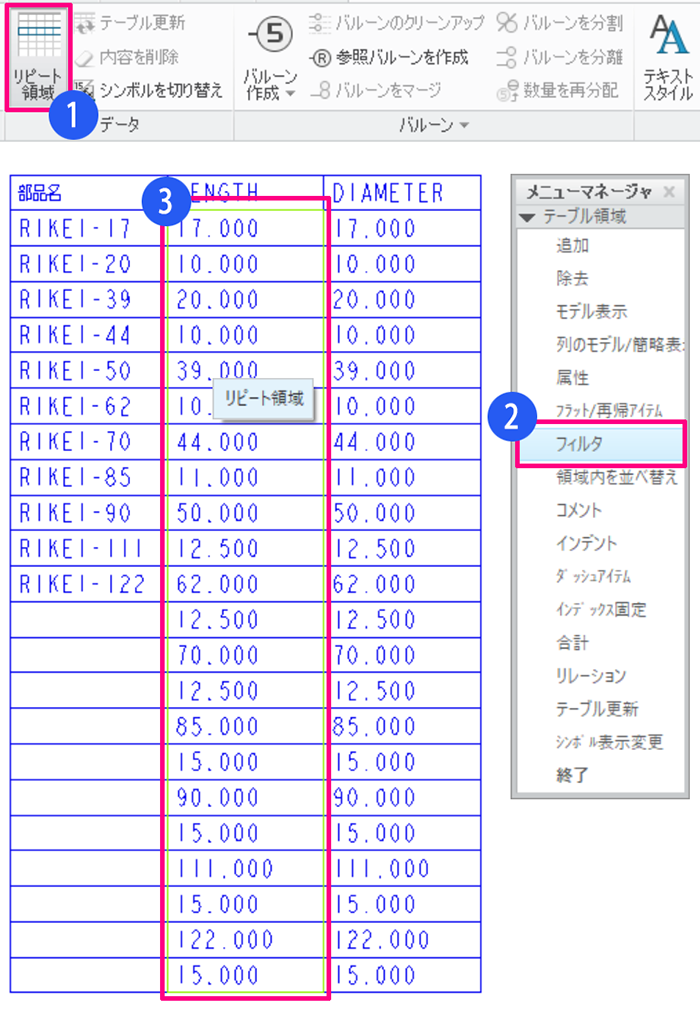

   リピート領域＞フィルタ＞領域を選択＞追加
   リピート領域を選択　(この図ではLENGTHの下にある領域)

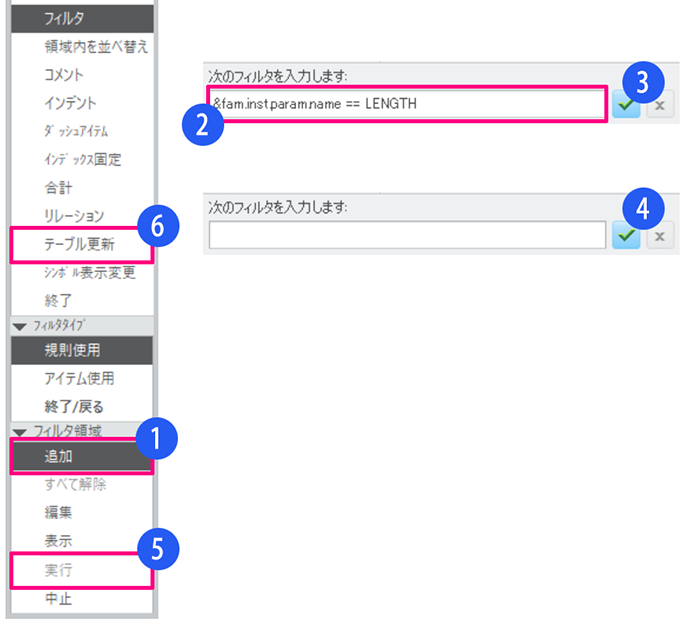

ダイアログに次のように入力します。ここでLENGTHは寸法シンボルです。これはモデルによって異なりますのでご注意ください。
&fam.inst.param.name == LENGTH
(該当する寸法シンボルがd0の場合は…..== d0 とします。)
Enterキーを2回押すか、緑のチェックボタンを2回クリックします。
メニューマネージャで、実行＞テーブル更新と順にクリックするとテーブルがフィルタされます。

8. 同じように、右となりのセルには
   &fam.inst.param.name == DIAMETER
   と入力しテーブルを更新します。これらの意味は、値として入力したものだけを表示しなさいという意味です。

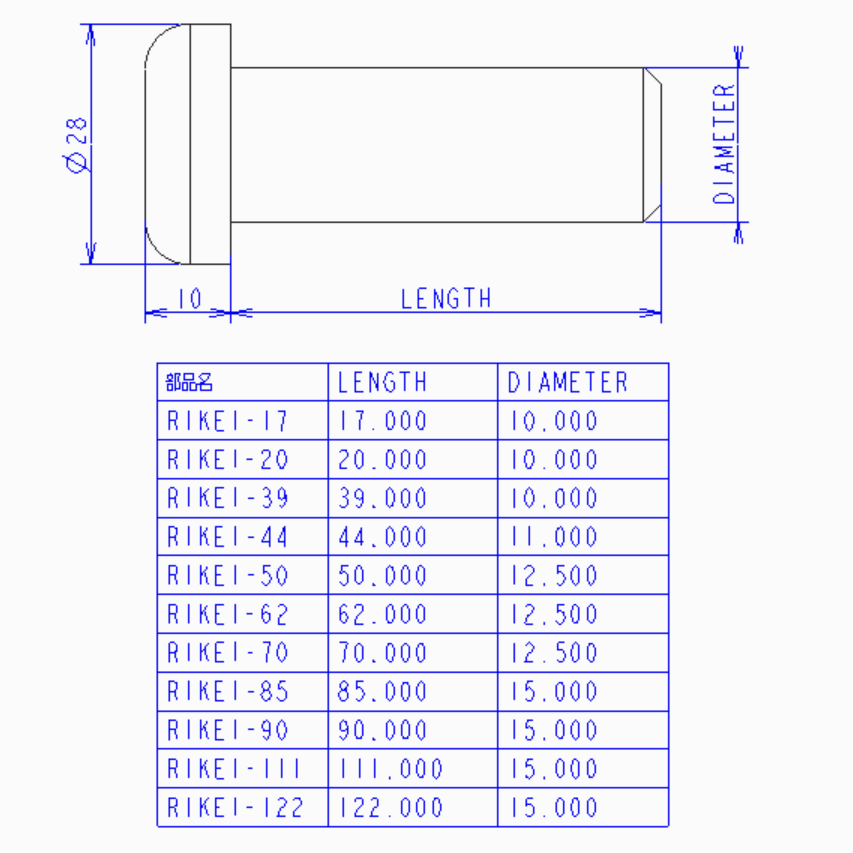

   最終的に次の図表のようになりました。
