Creoで図面の寸法値を寸法名(寸法シンボル)で表示する方法

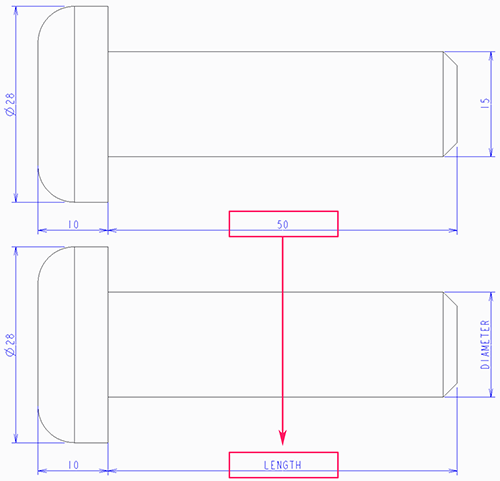

Creoの図面で作成または表示した寸法は、図面寸法値の代わりに寸法名(寸法シンボル)で表示することができます。

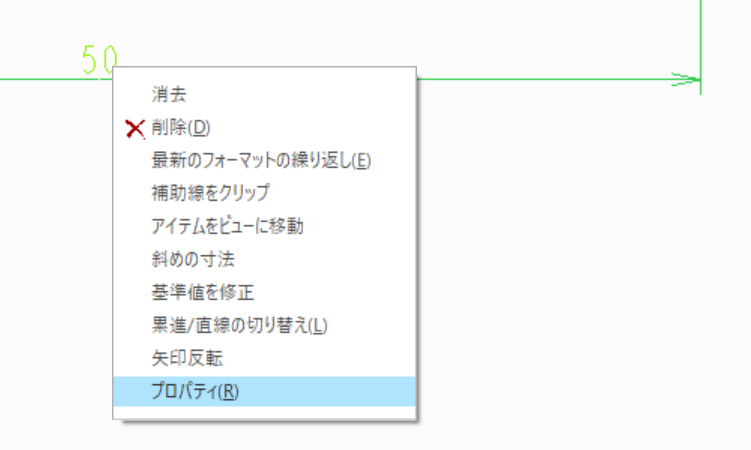

1. 寸法を選択し、右ボタンを長押しで表示されるショートカットメニューから「プロパティ」を選択します。

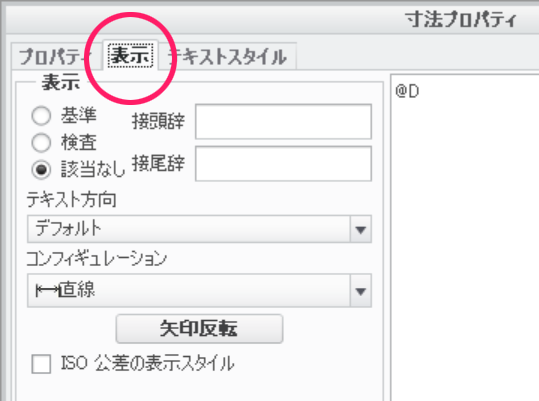

2. 寸法プロパティダイアログの「表示」タブを選択します。

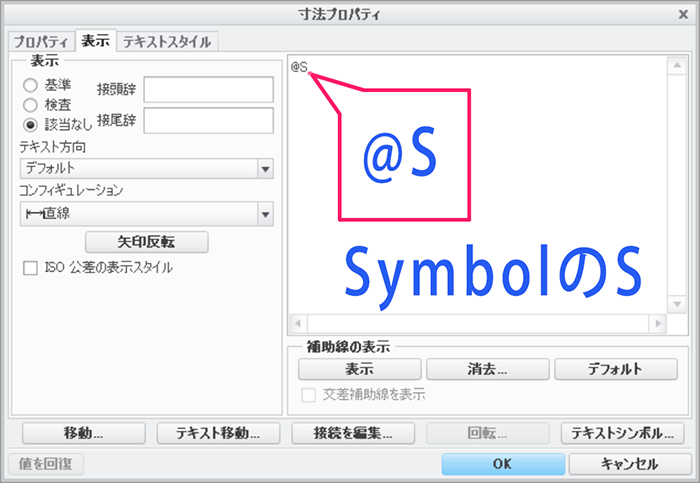

3. @Dの記述を@Sに変更し、OKボタンを押して完了します。

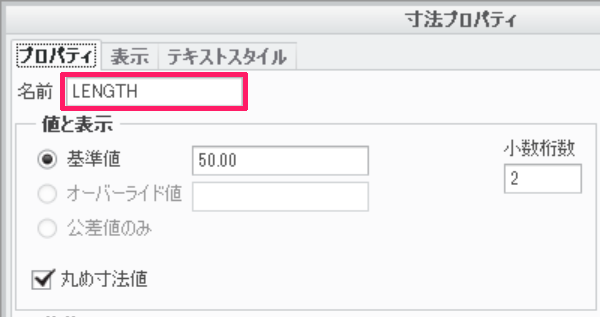

4. 表示される寸法名は、寸法プロパティダイアログから変更可能です。
