Creoのスケッチ作成時に既存ジオメトリにスナップさせない方法

本記事ではスケッチ作成時に既存ジオメトリにスナップさせない方法についてご紹介します。

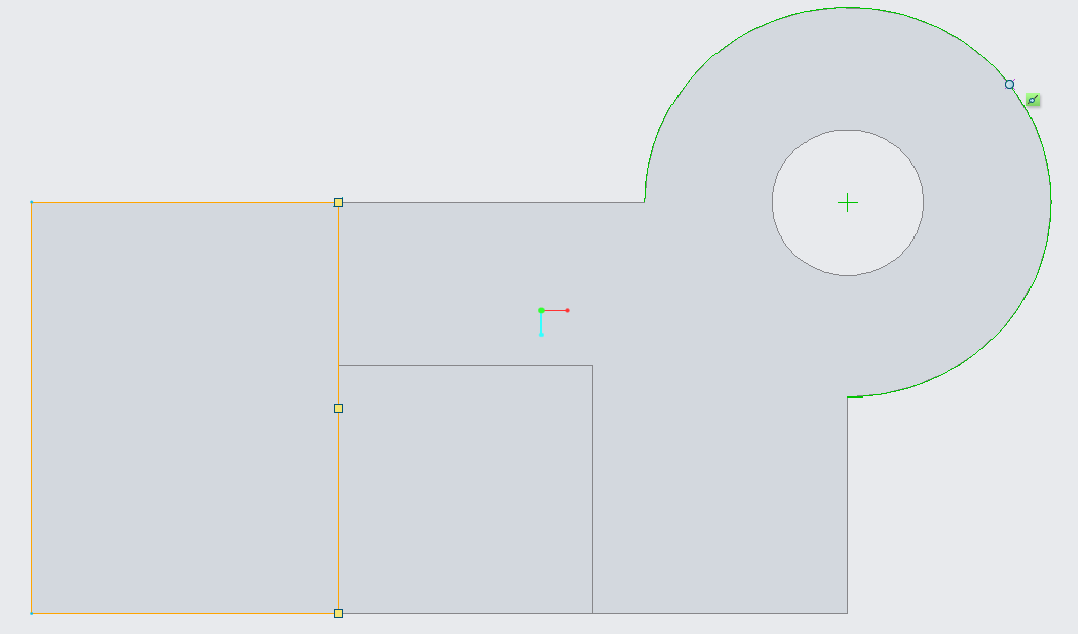

Creo 4.0からスケッチ時に、事前に参照を取ることなく既存ジオメトリにスナップできるようになりました。しかしながら、場合によってはそのスナップが邪魔になることもあります。ここではスケッチ時にスナップをさせない方法をご紹介します。

スケッチのスナップをOFFにするには

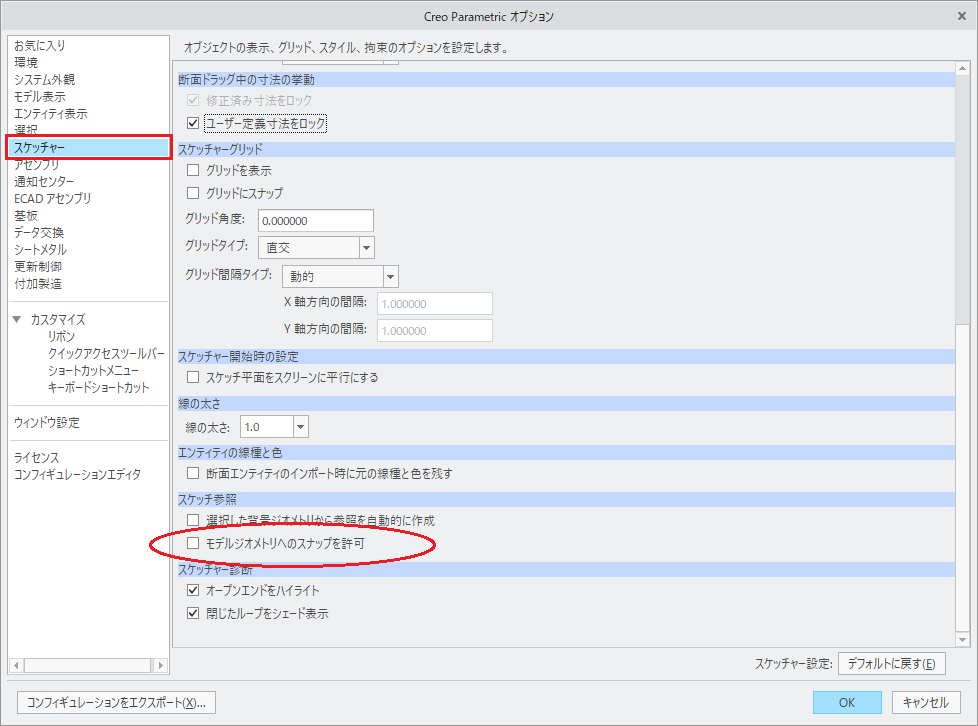

ファイル＞オプション　で表示されるCreoオプションダイアログの、「スケッチャー」カテゴリの「スケッチ参照」で「モデルジオメトリへのスナップを許可」のチェックを外します。これで既存の形状にスナップすることがなくなります。

次のconfig.proオプションを追加すると、モデルジオメトリへのスナップをしないようになります。

sketcher_snap_model_geometry no

*デフォルトはyesでジオメトリにスナップします。

普段はスナップをONにして一時的にスケッチのスナップをOFFにする場合は、Creoオプションダイアログで設定し、常にOFFまたは会社の規則でOFFにするような場合は、configオプションに追加するとよいでしょう。
