Creoの図面で１度未満の小さな角度寸法を作成する方法

CreoやPro/Eの図面で1度未満の角度寸法をいれようとすると、角度として認識せずに距離寸法になることがあります。ここでは1度未満の角度寸法を作成するのに必要な設定をご紹介します。

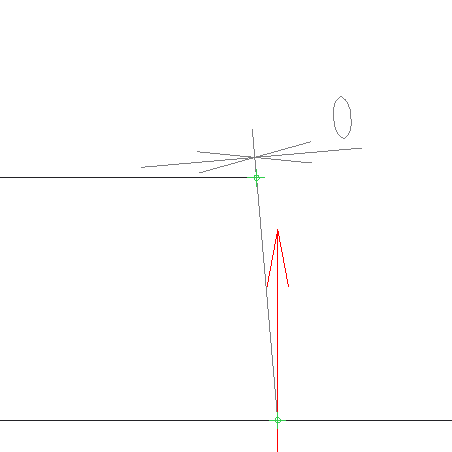

これはコンフィギュレーションオプションで最低角度が指定されていることが原因です。デフォルトの値が1なので1度未満の角度寸法が作成できません。下の図は判りやすくするため最低角度を5度に設定し5度の角度寸法をを作成しようとしています。

minimum_angle_dimension　数値

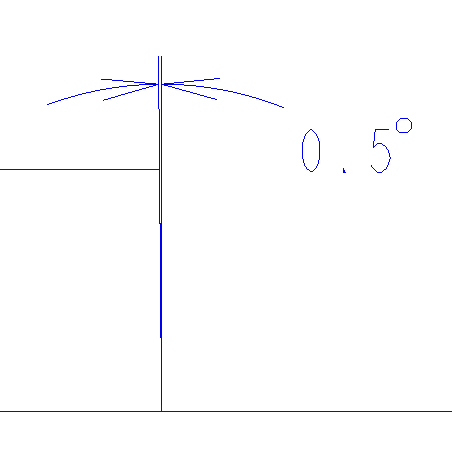

最低の認識角度は、コンフィギュレーションオプション(config.pro)において、minimum_angle_dimensionの値で制御します。例えば、minimum_angle_dimension 0.1 にすれば最低角度が0.1となるので1度未満の0.1度までの角度寸法を作成できるようになります。
