Creoで溶接フィーチャーの質量を追加計算する方法

Creoで溶接フィーチャーを含めた質量計算方法をご紹介します。

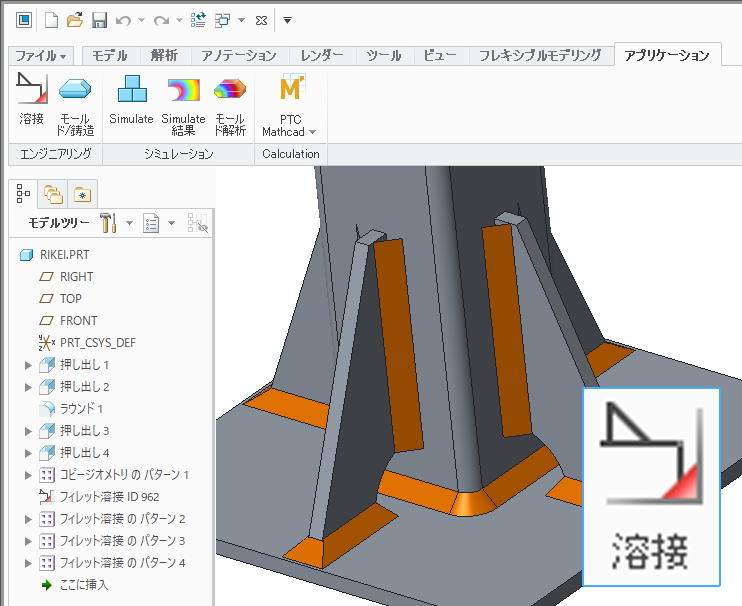

Creoで溶接フィーチャーを作成して質量計算を実施しても計算結果に変化がないことがあります。これは溶接フィーチャーの質量を計算しないことがデフォルトとして設定されているためです。

溶接の質量を計算するには

溶接の質量を計算するには以下のコンフィギュレーションオプション( config.pro )を設定します。

add_weld_mp 　yes

*デフォルト値はnoで溶接の質量計算は除外されます。

約2.8kgと表示されています。

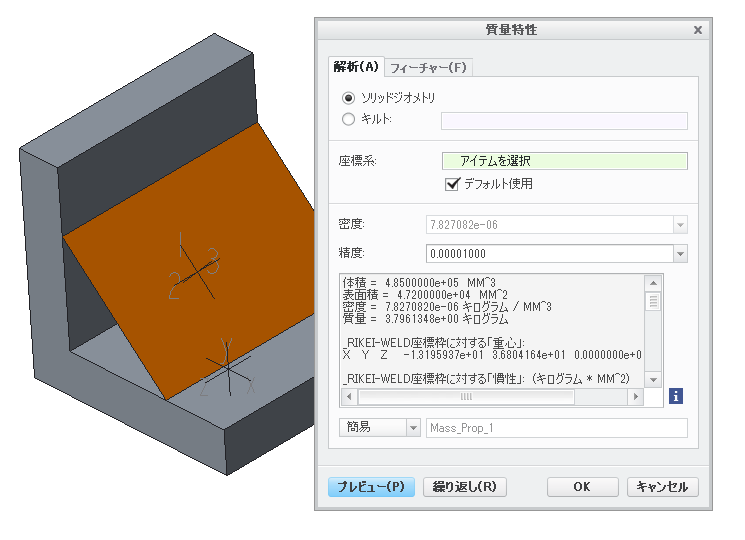

約3.8kgと計算され溶接部の質量が追加されたことがわかります。
