Creo 4.0でスケッチャー拘束の表示を変更する方法

Creo 4.0で変更されたスケッチャー内の拘束表示を従来の表示に戻す方法をご紹介します。

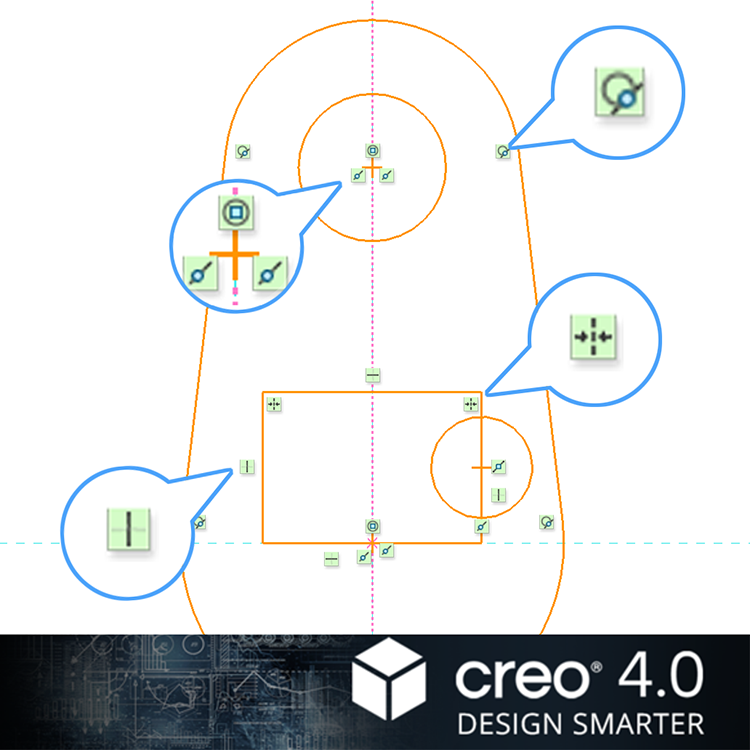

Creo 4.0 からスケッチャー内で表示される拘束がアイコンかされました。なれれば見やすいのかもしれませんが、慣れ親しんだ拘束表示が良いと思われるかたも多いかと思います。この記事では従来のスケッチャーの拘束表示に切り替えるオプションをご紹介します。

従来の拘束表示を使用するには

Creo 4.0より前のスケッチャー拘束表示を利用するには、コンフィギュレーションオプション(config.pro)で次のオプションを設定します。

sketcher_pre_creo4_constraints yes

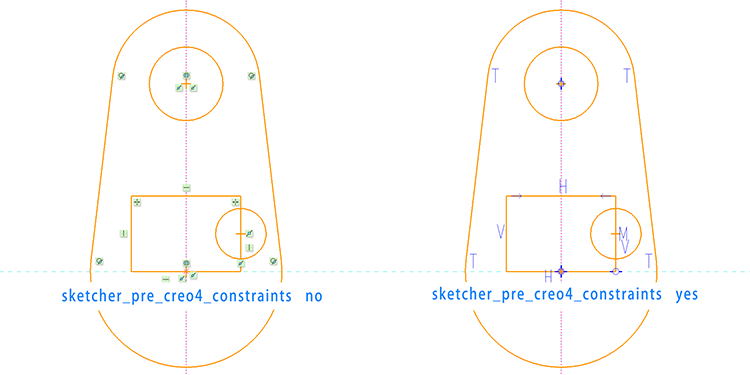

デフォルトの値は no になっております。オプションを設定すると下図のように従来のスケッチャー拘束表示になります。

新しい拘束表示も悪くはないのですが、特に線上に一致した点がある場合は従来の表示の方が判りやすいかもしれません。
