Creo 4.0のスケッチャーで線を太く表示する

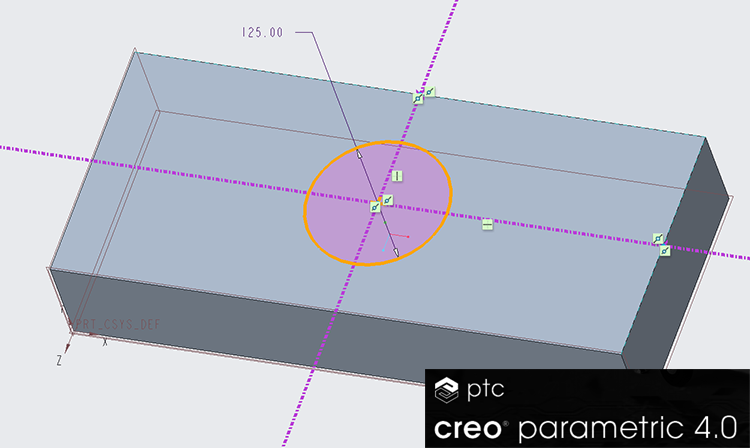

Creo 4.0のスケッチャー内で描く線を太く表示させる方法をご紹介。

Pro/E Wildfireを含めてスケッチャー内では、描いている線とすでに存在する線の太さは同じでした。Creo 4.0からは、スケッチャー内の線の太さを変更できるようになりました。

スケッチャー内の線を太くするには

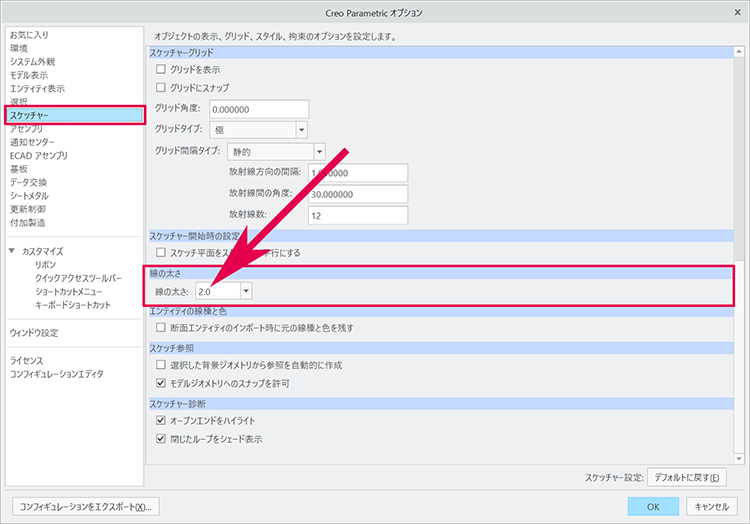

変更は、Creoオプションダイアログで設定できます。有効な値は1.0から3.0です。

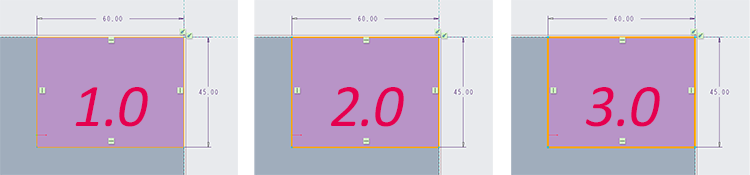

下の図は、1.0, 2.0, 3.0の値で比較したものです。2.0にするだけでもくっきりと描いている線を認識できます。

環境設定ファイル(config.pro)ファイルで設定する場合は以下のオプションを指定します。

sketcher_line_width　値

有効な値は1.0から3.0です。
例) sketcher_line_width　3.0

Creo 3.0と比較すると

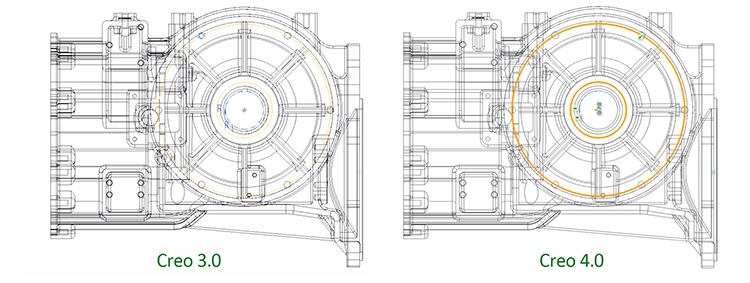

Creo 3.0と幅を太くしたCreo 4.0を並べてみると見やすさがわかります。
