Creoの図面で、断面図の切断線を1点鎖線にする方法

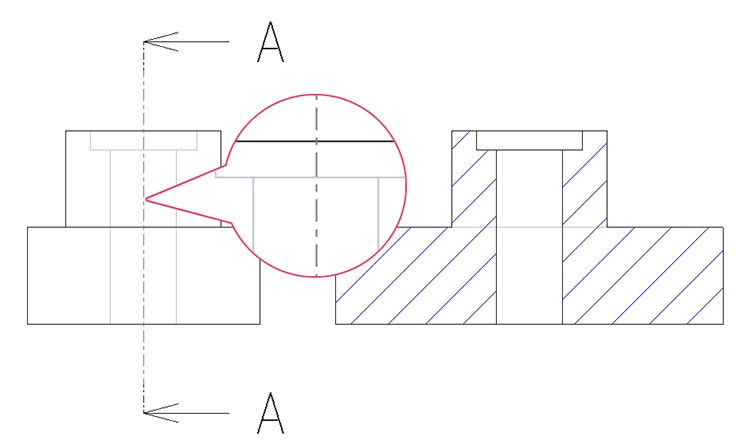

Creoの図面で、断面図の切断線はデフォルトでは2点鎖線です。切断線を1点鎖線には、以下の詳細オプション(図面設定ファイル,.dtl)を設定します。

*値をstd_isoにしても同様の効果があります。

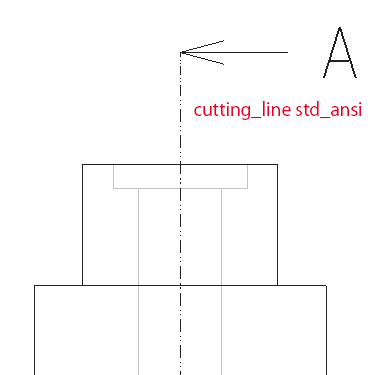

*デフォルトは。std_ansi でこの場合、2点鎖線となるだけでなく、切断線もすべての領域で太線になります。std_ansiの状態は以下のようになります。
