EtherHaul-1200シリーズ

  • EtherHaul-1200シリーズ

Eバンド(70GHz、80GHz)を利用した1ギガビットの無線通信を可能としたPoint to Pointの高速無線LANシステムとなります。
有線回線の準備の無い環境や、ビル間通信など高速通信が必要とされる環境で実力を発揮いたします。
Ethernet Ring Protectionのサポートにより、既存ネットワークと併用し冗長ネットワーク構築を可能とします。
WebベースのLink Calculationを準備しており、地点間のスループットを簡単に算出でき、ネットワーク設計が簡単に行えます。

  • EtherHaul-1200シリーズ

特長

  • 最大1GbpsのEバンド帯 高速無線LAN
  • 半二重タイプの製品を準備
  • VLAN、QoSサポート
  • Ethernet Ring Protectionサポート
  • IP67対応
  • 想定地点間から想定スループット計算用Webアプリケーションを準備

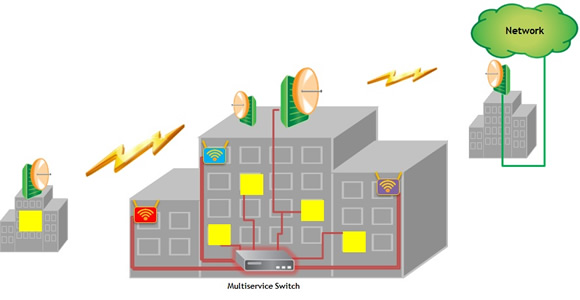

ネットワーク図・事例図

ywqfyi




仕様

EtherHaul-1200TX
周波数 71-76 GHz
通信方式 TDD (半二重)
変調方式  QPSK/QAM16/QAM64
無線スループット 上り/下り合計 最大1Gbps
(非対称通信可能)
チャネル帯域幅  500MHz
インターフェース 4 x GbEポート
(2 x 10/100/1000Base-T + 2 x SFP )
アンテナ 1ft (31cm): アンテナゲイン43dBi、ビーム幅:0.9°
2ft (65cm): アンテナゲイン50dBi、ビーム幅:0.5°
電源 PoE+ (802.3at、100~240VAC入力)
または ±37~57VDC
消費電力 26W
PoE out (PSE) 26W
ネットワーク規格対応 VLAN (IEEE802.1q)
VLAN tagging (Q in Q、IEEE802.1ad)
スパニングツリープロトコル (IEEE802.1d)
QoS
MEF9、14、21
*Ethernet OAM、CFM (IEEE802.1ag/ITU-T Y.1731/IEEE802.3ah)
*Ethernet Ring Protection (ITU-T G.8032)
ジャンボフレーム対応 (16Kバイトまで)
同期機能
セキュリティ *AES128ビット、256ビット
管理 In-band、Out-of-band、Embedded CLI、Web GUI、SNMPv2/3
動作環境 稼働時:-45℃~+55℃、IP67準拠
寸法 ODU:24.5cm x 22.5cm x 5cm
直径31cm x D13cm (ODU + 1ftアンテナ)
直径65cm x D37cm (ODU + 2ftアンテナ)
重量 ODU + 1ftアンテナ: 4kg
ODU + 2ftアンテナ: 9.4kg
ハードウェアオプション *屋内サージプロテクタ

*オプション対応
